Szkicowanie powierzchni części

W następnym kroku należy utworzyć element. Można to zrobić na wiele sposobów:

W tym ćwiczeniu szczegółowo omówiona zostanie druga technika.

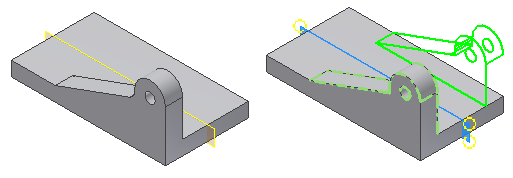

  1. Użyj polecenia Bezpośrednia manipulacja, by rozpocząć nowy szkic po stronie części. Kliknij powierzchnię wskazaną poniżej. Gdy pojawi się minipasek narzędzi, kliknij trzeci przycisk od prawej o nazwie Utwórz szkic.

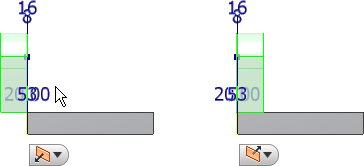

  2. Utwórz i określ wymiary geometrii profilu szkicu w sposób pokazany poniżej. Nie trzeba rysować dolnej linii poziomej, jeżeli połączy się punkty końcowe linii z odwzorowaną geometrią. Podczas wymiarowania profilu należy pamiętać, że wymiar 53 mm to odległość od dolnej rzutowanej krawędzi, jak pokazano na ilustracji.
  3. Zakończ szkic.

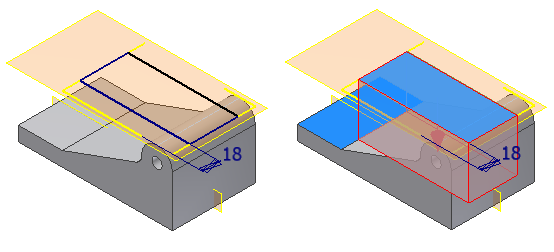

  4. Wyciągnij profil o 18 mm. Użyj przycisku Kierunek 2 na minipasku narzędzi, aby wyciągnąć profil do wnętrza części.
    Wskazówka: Domyślnie wyciąganie z łączeniem odbywa się na zewnątrz materiału. Domyślnie wyciąganie z cięciem odbywa się w stronę materiału. Przed wyciągnięciem profilu dobrze jest włączyć widok 3D, aby zobaczyć kierunek. W przypadku wyciągnięcia profilu w złą stronę użyj polecenia Edycja elementu i odwróć kierunek.
  5. Użyj Bezpośredniej manipulacji, by uruchomić polecenie Zaokrąglanie. Kliknij wskazaną krawędź, a następnie kliknij przycisk Utwórz zaokrąglenie na minipasku narzędzi. Przeciągnij strzałkowy manipulator odległości, by dodać promień 8 mm do krawędzi, lub wprowadź 8 w polu wprowadzania wartości.
  6. Kliknij zielone pole wyboru, by zakończyć polecenie.
  7. Użyj polecenia Otwór.
    • Ustaw typ Umieszczenia na opcję Koncentryczne.
    • Wybierz płaszczyznę i krawędź okręgu.
    • Określ średnicę otworu równą 11 mm i wybierz Zakończenie typu Przejściowe.
    Naciśnij przycisk OK, aby utworzyć otwór.
