Wiązanie stałości ustala położenie punktów i krzywych względem układu współrzędnych szkicu. Jeśli układ współrzędnych szkicu zostanie przeniesiony lub obrócony, krzywe lub punkty o ustalonym położeniu zostaną przesunięte razem z nim.
- Na wstążce kliknij
kartę Szkicuj
panel Wiązanie
Stałe
. - Wskaż krzywą, punkt środkowy, punkt symetrii lub punkt.
- Kontynuuj nadawanie wiązań, wybierając odpowiednie krzywe lub punkty, dla których chcesz określić stałe położenie.
- Kontynuuj umieszczanie wiązań stałości lub wykonaj jedną z poniższych czynności, aby zakończyć:
- Kliknij prawym przyciskiem myszy i wybierz Gotowe.
- Naciśnij klawisz Esc.
- Wybierz inne polecenie.

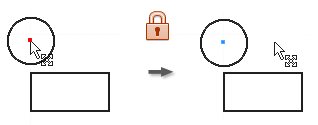

Pokaż, jak utworzyć wiązanie stałości
Wiązanie nieruchome w następujący sposób ustala położenie punktów względem układu współrzędnych szkicu:
- Linie mają ustalone położenie i kąt, ale punkty końcowe mogą zmieniać położenie, powodując skracanie lub wydłużanie linii.
- Okręgi i łuki mają ustalony punkt środkowy i promień.
- Łuk i punkty końcowe linii mają możliwość swobodnego przesuwania się zgodnie z zakresem promienia lub długości.
- Linie i łuki mogą się obracać wokół punktów o ustalonym położeniu.
- Położenie, rozmiar i orientacja okręgu lub elipsy są stałe.
