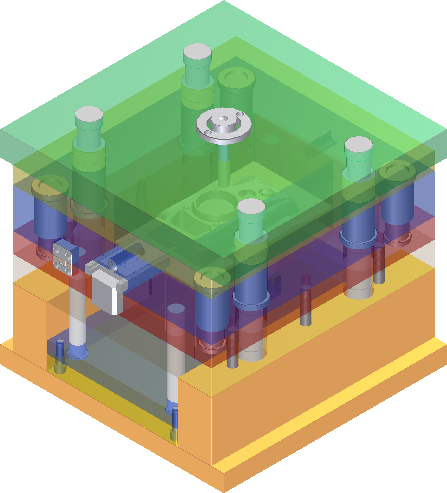

W tym ćwiczeniu omówiono wstawianie 2-płytowych i 3-płytowych baz formy. Zapoznano się z domyślnymi reprezentacjami pozycji dla każdego typu.
Przedstawione zostały następujące zagadnienia:
- Usuń bazę formy.
- Uaktywnij reprezentacje pozycji.
- Przeciągnij komponenty w reprezentacji Przeciągnięcie swobodne.
- Steruj wiązaniem.
- Edytuj wartość reprezentacji w tabeli.
Co dalej?
- Otwórz zespół w środowisku Inventor Studio i utwórz animacje reprezentacji pozycji, aby symulować sekwencje formy.
- Uaktywnij reprezentację Przeciągnięcie swobodne, a następnie przejdź do środowiska Symulacja dynamiczna, aby przeprowadzić analizę formy.
- Dodaj dodatkowe komponenty formy, aby zakończyć projektowanie zespołu formy.
