W tej części omówione zostanie wstawianie zespołu suwaka bocznego. Suwak boczny pomaga zwalniać część z tworzywa sztucznego przez wyciągnięcie matrycy bocznej z formy.
- Na wstążce kliknij kartę Zespół formy > panel Zespół formy > Suwak boczny
. - Ustaw orientację modelu, jak przedstawiono na ilustracji poniżej. Korki i pięty utworzone dla matrycy bocznej znajdują się z przodu widoku.
- W oknie dialogowym Suwak boczny wyświetl podgląd, aby zrozumieć wymagane odniesienia.
- Wybierz powierzchnię oznaczoną 1 na ilustracji poniżej jako odniesienie Kierunek wyciągnięcia.
- Zmień Odsunięcie kierunku wyciągnięcia na –93 mm.
- Wybierz powierzchnię oznaczoną 2 na ilustracji poniżej jako odniesienie Płaszczyzna podstawy.
- W oknie dialogowym Suwak boczny kliknij Odwróć stronę
, aby odwrócić orientację płaszczyzny bazowej.
- Wybierz punkt środkowy krawędzi zaznaczonej na ilustracji poniżej jako odniesienie Punkt bazowy. Po ustawieniu kursora myszy w pobliżu środka tej krawędzi zostanie on automatycznie dostosowany do tego punktu i na ekranie zostanie wyświetlona żółta kropka.
- Wybierz dolną powierzchnię górnej płaszczyzny jako odniesienie Płaszczyzna sworznia, jak przedstawiono na ilustracji poniżej.
- W oknie dialogowym Suwak kliknij podgląd
. - Obróć model, aby wyświetlić dolną część zespołu Suwaka bocznego.
- W oknie dialogowym Suwak boczny kliknij Matryca boczna

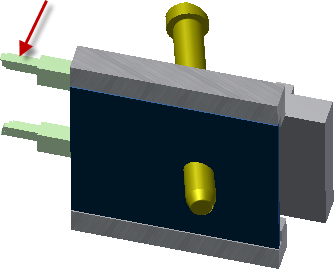

. Wybierz jedną z dwóch matryc bocznych (elementy korka lub pięty) jako odniesienie Matryca boczna, jak przedstawiono na uproszczonej ilustracji poniżej. Wymagane jest wybranie tylko jednego z korków, ponieważ oba znajdują się w tej samej odległości od suwaka bocznego.
- W oknie dialogowym Suwak boczny kliknij Uaktualnij przemieszczenie
. - W górnej części okna dialogowego Suwak boczny kliknij opcję Dostosuj, aby zmodyfikować parametry zespołu suwaka bocznego.
- Na liście komponenty wybierz Sworzeń skośny.
- Po prawej stronie wybranego komponentu kliknij Właściwości wyboru
. - Zmień parametr AP_l na 85 mm.
- Kliknij przycisk OK w oknie dialogowym Sworzeń skośny.
- Zmodyfikuj pozostałe komponenty, jak przedstawiono w tabeli poniżej.
Komponent Parametr Wartość Suwak boczny SL_b1 50 mm Suwak boczny SL_b2 59 mm Pasek prowadnicy (nr 1) SL_b1 50 mm Pasek prowadnicy (nr 1) GS_es1 10 mm Pasek prowadnicy (nr 2) SL_b1 50 mm Pasek prowadnicy (nr 2) GS_es1 10 mm Pięta blokująca LH_A 48 mm - W oknie dialogowym Suwak boczny kliknij przycisk OK.
- Kliknij przycisk OK w oknie dialogowym Nazewnictwo plików, aby zatwierdzić ustawienia domyślne i wstawić suwak boczny.
- Na pasku narzędzi Szybki dostęp kliknij Zapisz, aby zapisać zespół.
