Na aktywną płaszczyznę szkicu można rzutować geometrię z innego szkicu.
Geometrią odniesienia mogą być krawędzie i wierzchołki, pętle, elementy konstrukcyjne lub geometria szkicu. Ponadto przy użyciu rzutowanej geometrii możliwe jest:
- Wiązanie lub wymiarowanie krzywych szkicu lub punktów.
- Tworzenie części w zespole
Rozmiar i położenie rzutowanej geometrii są ustalone względem szkicu wyjściowego ( geometrii odniesienia ). Możesz powiązać geometrię szkicu z rzutowaną geometrią.
- Automatyczne rzutowanie krawędzi na płaszczyznę szkicu
- Automatyczne krawędzie odniesienia dla nowego szkicu
Skojarzenie geometrii rzutowanej
Geometria rzutowana jest skojarzona, dlatego przesuwa się i zmienia, gdy przesuwa się i zmienia szkic macierzysty. Geometria szkicu powiązana z rzutowaną geometrią również zostanie przesunięta.
Przy rzutowaniu krzywych splajnu ze środowiska konstrukcyjnego do szkicu 2D powstają nieskojarzone splajny odniesienia. Jakiekolwiek zmiany w splajnie odniesienia pociągają za sobą powstanie przybliżenia oryginalnego splajnu, co może spowodować utratę dokładności krzywej.
Można przerwać łącze, a następnie za pomocą dowolnego polecenia szkicowania lub wiązania dokonać edycji geometrii w stylu normalnym.
Geometria rzutowana w zespole
Krawędzie komponentu wycięte przez przekrój zespołu można rzutować na płaszczyznę szkicu , jeżeli część będzie przecinać tę płaszczyznę. Zrzutowane krawędzie tnące nie są stowarzyszone z geometrią macierzystą. Geometria ta jest „zdjęciem” rzutowanej geometrii i po zmianie geometrii macierzystej nie podlega aktualizacji.

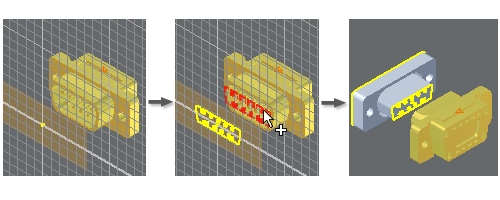

W zespole można utworzyć część lokalnie, określając powierzchnię lub płaszczyznę jako płaszczyznę szkicu. Można następnie rzutować krawędzie, pętle lub powierzchnię do szkicu. Elementy utworzone na bazie geometrii rzutowanej są skojarzone ze szkicem nadrzędnym, chyba że łącze zostanie przerwane, z wyjątkiem użycia rzutowanych krawędzi cięcia, które nie są skojarzone w szkicu.
Zastosowania geometrii rzutowanej
- Rzutowanie sylwetki na płaszczyznę szkicu w celu wykorzystania jej w profilu lub ścieżce.
- Rzutowanie standardowego punktu środka na płaszczyznę szkicu w celu powiązania szkicu z początkiem układu współrzędnych .
- Rzutowanie szkicu z elementu na płaszczyznę szkicu do wykorzystania w profilu lub ścieżce dla nowego elementu.
- Rzutowanie krawędzi części ciętej przez przekrój zespołu do wykorzystania w profilu lub ścieżce dla nowego elementu.
- Rzutowanie krawędzi, pętli lub powierzchni z komponentu jednego zespołu do szkicu części tworzonej lokalnie. Aby utworzyć elementy stowarzyszone z częścią macierzystą, użyj zrzutowanej geometrii.
- W rysunku wykonaj rzut kilku krawędzi z widoku, dodaj geometrię aby utworzyć zamkniętą granicę, a potem dodaj kreskowanie lub wypełnij kolorem.
- Rzutuj krawędzie w celu zdefiniowania granic dla Widoku wyrwania w rysunku.
- Kopiowanie wcześniej utworzonych krawędzi modelu i geometrii szkicu 2D do szkicu 3D.
