Tworzenie linii 3D

Użyj polecenia Linia, aby utworzyć segmenty szkicu 3D. Segmenty linii mogą być połączone z geometrią szkicu 2D skopiowaną do szkicu 3D za pomocą polecenia Dołącz geometrię.

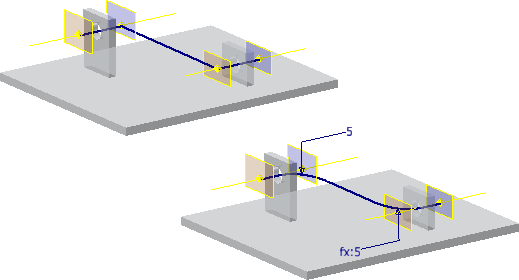

Utwórz linię 3D z zagięciami lub bez nich.

Po naszkicowaniu linii dodaj wymiarowanie i węzły w miarę potrzeby, aby ustabilizować rozmiar i kształt linii.

W zespole utwórz oddzielny plik części zawierający szkic 3D, adaptacyjne elementy konstrukcyjne używane do pozycjonowania szkicu ścieżki i wynikowy element przeciągnięcia 3D. Użyj polecenia Dołącz geometrię, aby skopiować krawędzie modelu oraz linie 2D i łuki z innych części. Dołączona geometria jest przekształcana w geometrię 3D szkicu.

1. Na wstążce kliknij kartę Model 3D panel Szkic Utwórz szkic 3D .
2. Na wstążce kliknij kartę Szkic panel Rysuj Linia .
3. Kliknij prawy przycisk myszy, aby ustawić opcję Automatyczne zaginanie. Jeśli opcja jest zaznaczona, w narożnikach automatycznie będą umieszczane łuki 3D.

   Usuń znacznik przy opcji Automatyczne zaginanie, aby wyłączyć automatyczne zaginanie. Menu kontekstowe zmienia ustawienie Autozaokrąglanie w opcjach aplikacji.

4. Aby utworzyć kształt, kliknij punkt podczas szkicowania lub wybierz punkty konstrukcyjne, wierzchołki i punkty szkicu 3D w aktywnym szkicu 3D.

   Jeśli to konieczne, użyj polecenia Dołącz geometrię, aby skopiować geometrię do szkicu.

5. Aby ograniczyć wybór do płaszczyzny, kliknij prawym przyciskiem myszy i wybierz polecenie Wyrównaj do płaszczyzny, a następnie wybierz płaszczyznę. Aby powrócić do trybu wyboru standardów, kliknij prawym przyciskiem myszy i wybierz polecenie Wyrównaj do płaszczyzny.
6. Aby utworzyć przerwanie w linii 3D, kliknij końcu bieżącej linii. Kliknij prawym przyciskiem myszy, wybierz opcję Uruchom ponownie, a potem kliknij właściwy punkt, od którego zacznie się druga linia.
7. Kontynuuj wybór punktów konstrukcyjnych wymaganych i wierzchołków, a następnie kliknij prawy przycisk myszy i wybierz opcję Gotowe.

Wskazówka: W trakcie szkicowania układ współrzędnych 3D pokazuje płaszczyzny X, Y, Z. Czerwona strzałka wskazuje oś X, zielona strzałka to oś Y i strzałka niebieska to oś Z. Kliknij, aby zmienić płaszczyznę, na której będzie umieszczany następny punkt szkicu.

Uwaga: Aby utworzyć zagięcia z użyciem opcji Automatyczne zaginanie, najpierw w aktualnym pliku ustal warunek i domyślny promień. Kliknij ikonę kartę Narzędzia panel Opcje Opcje Aplikacji i na karcie Szkic odznacz lub zaznacz opcję Autozaokrąglanie podczas tworzenia linii 3D. Aby ustawić domyślny promień automatycznego zaginania, kliknij kartę Narzędzia panel Opcje Ustawienia dokumentów i na karcie Szkic wprowadź wartość w polu Promień autozaokrąglenia. Użyj menu kontekstowego, aby włączyć lub wyłączyć Automatyczne zaginanie.
