Część 2 — Tworzenie części z plików DWG.
- Kategoria
-
Wymiana danych
- Wymagany czas
-
15 minut
- Używany plik ćwiczeniowy
-
eBox2.dwg
Uwaga: Kliknij łącze i przeczytaj niezbędne instrukcje instalacji plików ćwiczeń pod adresem http://www.autodesk.com/inventor-tutorial-data-sets-2014. Następnie pobierz zestawy danych ćwiczenia i wymagane instrukcje instalacji plików ćwiczeń, a potem zainstaluj zestawy danych zgodnie z instrukcją.
Importowanie dwóch różnych warstw z tego samego pliku DWG. Tworzenie pokrywy panelu elektrycznego z geometrii DWG.
Niniejsze ćwiczenie opiera się na umiejętnościach nabytych w części 1 niniejszego zestawu ćwiczeń.

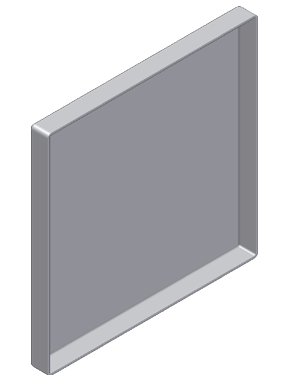

Pokrywa składa się z podstawowego wyciągnięcia prostego, zaokrąglenia oraz skorupy. Użyj istniejącej geometrii oraz wymiarów z pliku DWG w celu utworzenia elementu części w programie Autodesk Inventor.
Wymagania wstępne
- Pełna część 1 (Dane DWG 1) tego zestawu ćwiczeń.
- Umiejętność aktywowania projektu i nawigacji w przestrzeni modelu za pomocą różnych narzędzi widoku.
- Więcej informacji znajduje się w dziale Pomoc, w części „Pierwsze kroki”.
Porady dotyczące nawigacji
- Użyj opcji Dalej lub Wstecz na dole po lewej stronie, aby przejść do następnej strony lub wrócić do poprzedniej.
