Jeśli zachodzi potrzeba konfiguracji głównego zespołu przebiegów w generatorze iAssembly, można utworzyć zbiór możliwych wymian przewodów rurowych w tabeli konfiguracji, używając polecenia Ustal adaptację. Jeśli polecenie Ustal adaptację nie zostanie zastosowane, główny zespół przebiegów będzie się zachowywał jak normalny komponent Inventor, nie będzie konfigurowalny i będzie współdzielony w generatorze iAssembly. W tym wypadku główny zespół przebiegów może być adaptacyjny tylko w jednym elemencie iAssembly, inaczej pozostanie nieadaptacyjny w całym generatorze iAssembly przewodów rurowych.
W każdej konfiguracji należy ustawić odpowiedni główny adaptacyjny zespół przebiegów, dzięki czemu można będzie go zamieniać w konfiguracji w razie potrzeby.
Następujący przykład pokazuje, jak utworzyć generator zespołu iAssembly przewodów rurowych na podstawie pliku samouczka zespołu przewodów rurowych. Przed rozpoczęciem kliknij menu
Zarządzaj Projekty, aby ustawić projekt samouczka i uaktywnić go. Plik projektu i zespół znajdują się w położeniu wskazywanym przez ścieżkę instalacji. (XP - domyślne położenie to: C:\Program Files\Autodesk\Inventor <version>\Tutorial Files\Tube & Pipe. Windows 7 — domyślne położenie to: C:\Users\Public\Documents\Autodesk\Inventor <wersja>\Tutorial Files\Tube& Pipe).
- Upewnij się, że projekt samouczka przewodów rurowych jest aktywny, i otwórz plik AirSystemAssy.iam.
- Utwórz główny zespół przebiegów zawierający odpowiednie trasy i przebiegi. Przykładowo, użyj wstępnie zdefiniowanego stylu ASTM A53/A53M-ASME B16.11 - Spawana rura stalowa, aby utworzyć dwa regiony trasy automatycznej w IBeam.
- Uaktywnij zespołu nadrzędny.
-
Na wstążce kliknij
kartę Przewody rurowe
panel Elementy iPart/iAssembly
Redagowanie iPart/iAssembly

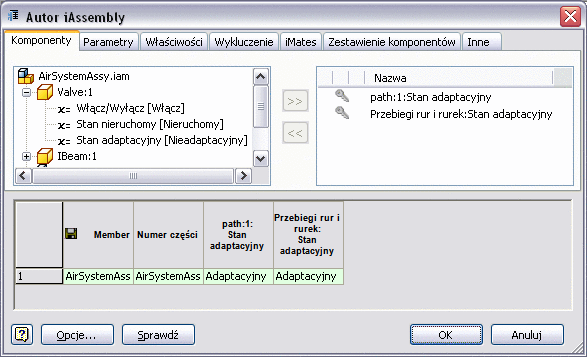

. Nazwa pliku głównego zespołu przebiegów jest wyświetlana na liście obiektów kandydatów, domyślnie: Przebiegi przewodów rurowych. Stan adaptacji zostaje automatycznie wybrany do tabeli konfiguracji.
Uwaga: Wiersz konfiguracji wyróżniony na zielono wskazuje aktywną konfigurację. - Opcjonalnie kliknij pole Nazwa, aby dostosować numer części i nazwę składnika dla konfiguracji zespołu. W tym ćwiczeniu użyj domyślnego schematu nazewnictwa.

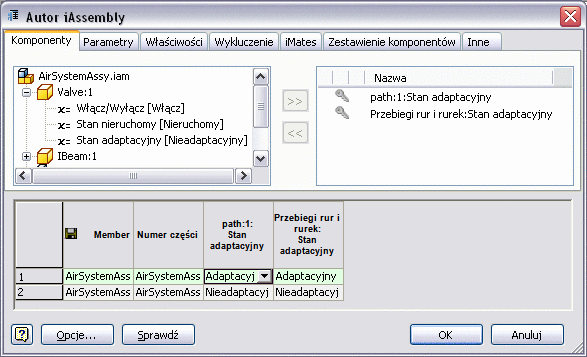

- W tabeli konfiguracji kliknij prawym przyciskiem myszy numer wiersza i wybierz Wstaw wiersz.
Tworzona jest nowa konfiguracja, irSystemAssy-02. Domyślnie główny zespół przebiegów nie jest adaptacyjny zgodnie z oznaczeniem w przebiegach przewodów rurowych: kolumna Stan adaptacji.
- Kliknij OK, aby zamknąć okno dialogowe Redagowanie iAssembly i zapisz zespół nadrzędny.
- W przeglądarce modelu rozwiń menu Tabela i dwukrotnie kliknij konfigurację AirSystemAssy-02, aby ją aktywować.
- Przy aktywnym zespole nadrzędnym kliknij prawym przyciskiem myszy główny zespół przebiegów i wybierz Ustal adaptację.
- W oknie dialogowym Ustal adaptację określ stan pola wyboru Ustal adaptację dla wszystkich przebiegów i kliknij OK.
- W razie potrzeby dokonaj edycji tras i przebiegów w aktywnej konfiguracji.

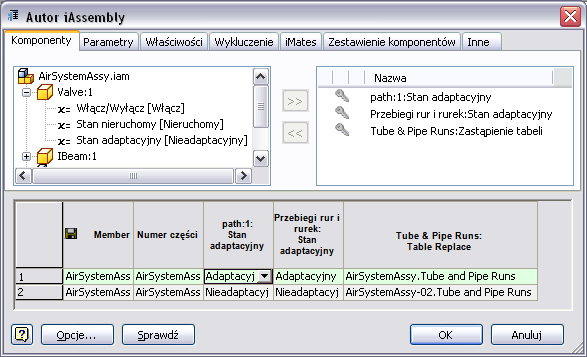

- W przeglądarce Modelu dwukrotnie kliknij Tabelę i zweryfikuj dla głównego zespołu przebiegów:
- Kolumna Stan adaptacji posiada wartość Adaptacyjny w nowej konfiguracji.
- Kolumna Zastąp jest dodana do tabeli konfiguracji.
- Zestaw możliwych wymian przewodów rurowych jest uruchomiony z dwoma składnikami głównego zespołu przebiegów, dlatego można nim zastąpić żądany wiersz konfiguracji za pomocą listy rozwijanej Wymiana tabeli.
- Powtórz Kroki od 6 do 12, aby dodać więcej wierszy konfiguracji i zawrzeć więcej adaptacyjnych składników głównego zespołu przebiegów w zbiorze możliwych wymian przewodów rurowych.
- Opcjonalnie, aby zastąpić składnik innego zbioru możliwych wymian przewodów rurowych na jedną konfigurację kliknij odpowiednią komórkę Zastąp i wybierz konkretny główny zespół przebiegów. Uwaga: Składnik głównego zespołu przebiegów jedynie raz może być adaptacyjny w generatorze zespołu iAssembly.
- Opcjonalnie, jeśli zachodzi potrzeba dalszej kontroli stanu głównego zespołu przebiegów (przykładowo zawieranie lub wyłączanie głównego zespołu przebiegów z jednej konfiguracji), wykonaj poniższe czynności:
- Z listy obiektów kandydatów wybierz główny zespół przebiegów i kliknij przycisk
, aby dodać wszystkie statusy do listy skonfigurowanych obiektów. - Rozwiń główny zespół przebiegów na liście obiektów kandydatów, wybierz opcję Włącz/Wyklucz [Włącz] lub Stan unieruchomienia [Swobodny] i kliknij przycisk , aby dodać go do listy skonfigurowanych obiektów.
- Z listy obiektów kandydatów wybierz główny zespół przebiegów i kliknij przycisk
- Opcjonalnie, w tabeli Zestawienia komponentów, dodaj strukturę Zestawienia komponentów i właściwości ilości dla głównego zespołu przebiegów do tabeli konfiguracji i określ odpowiednie wartości.
- Po uzupełnieniu wszystkich pozostały właściwości zespołu iAssembly Inventor, kliknij Sprawdź, aby zweryfikować konfigurację zespołu. Przykładowo element głównego zespołu przebiegów może być adaptacyjny jedynie raz w generatorze iAssembly, a kolumna Ilość zestawienia komponentów może zawierać jedynie liczbę lub łańcuch wartości domyślnych.
W przypadku wystąpienia błędów tabela wyświetla podgląd graficzny w kolorze żółtym.
- Kliknij OK, aby zakończyć konfigurację zespołu przewodów rurowych.
W każdej konfiguracji można niezależnie dokonywać edycji przewodów rurowych, takich jak dostosowanie trasy, rysunki i reprezentacje.
- Podczas dodawania nowego wiersza konfiguracji należy ustawić odpowiednią konfigurację aktywną jako podstawę nowej konfiguracji. Nowa konfiguracja zawiera identyczną strukturę zespołu co aktywna konfiguracja.
- Nie trzeba stosować polecenia Ustal adaptację, jeśli główny zespół przebiegów może pozostać nieadaptacyjny w nowej konfiguracji. W tym wypadku można pominąć Kroki od 8 do 12. Opcjonalnie można umieścić wiązania zespołu w celu pozycjonowania całego nieadaptacyjnego głównego zespołu przebiegów jako bryły sztywnej.
