Przeprowadź badania częstotliwości strukturalnej (w analizie modalnej), aby znaleźć kształty rozchodzenia się fal i częstotliwości drgań własnych.
- Kategoria
-
Symulacja
- Wymagany czas
-
15 minut
- Używany plik ćwiczeniowy
-
analyze_frame_tutorial.iam
Uwaga: Kliknij łącze i przeczytaj niezbędne instrukcje instalacji plików ćwiczeń pod adresem http://www.autodesk.com/inventor-tutorial-data-sets-2014. Następnie pobierz zestawy danych ćwiczenia i wymagane instrukcje instalacji plików ćwiczeń, a potem zainstaluj zestawy danych zgodnie z instrukcją.

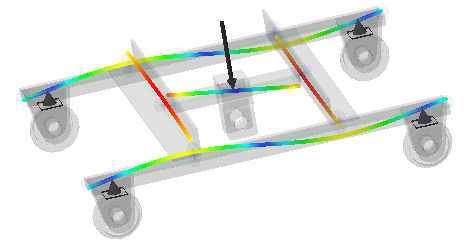

Ćwiczenie wykorzystuje zespół programu Inventor z ramami i omawia proces tworzenia, rozwiązywania i wyświetlania wyników. Poszczególne kształty trybów oraz odpowiednie wartości częstotliwości są ilustrowane za pomocą wykresów 3D.
Cele
- Tworzenie symulacji modalnej.
- Zmiana właściwości symulacji.
- Wykluczanie komponentów z symulacji.
- Przeprowadzanie symulacji.
- Oglądanie wyników.
- Utworzenie animacji wyników.
Wymagania wstępne
- Wykonaj ćwiczenie Analiza ramy.
- Więcej informacji znajduje się w tematach działu Pomoc.
Porady dotyczące nawigacji
- Użyj opcji Dalej lub Wstecz na dole po lewej stronie, aby przejść do następnej strony lub wrócić do poprzedniej.
