- Na pasku narzędzi znajdującym się w górnej części graphera wybierz polecenie narzędzie Eksportuj do FEA.
Zostaje wyświetlony monit z prośbą o wybór części do analizy.

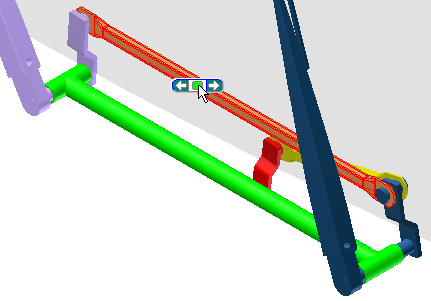

- Wybierz część Crank Sway. Można obrócić orbitę zespołu lub użyć opcji Wybierz inny, aby przejść do części.
Uwaga: Do eksportu można wybrać więcej niż jedną część. Nie można wybrać części podzespołu, jeśli podzespół nie jest ustawiony na Sprężysty. - W oknie dialogowym Eksportuj do MES kliknij przycisk OK.
Następnie określ powierzchnie obciążeń łożyska. Dla tej części otwory znajdujące się na każdym zakończeniu ramienia zawierają powierzchnie obciążeń łożyska.

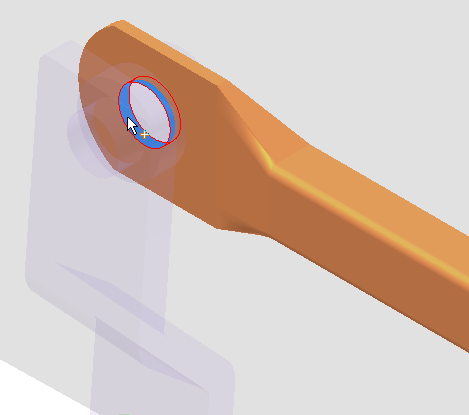

- Wybierz powierzchnię dla Połączenia punkt-linia, jak przedstawiono na ilustracji.
- W oknie dialogowym wybierz połączenie Obrót, aby wprowadzić wartość w polu.

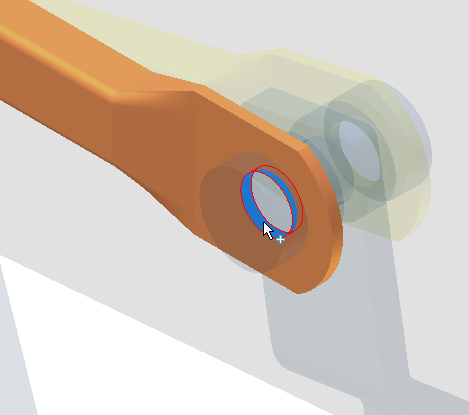

- Wybierz inną powierzchnię, jak przedstawiono na ilustracji.
Uwaga: Można również użyć opcji Automatyczny wybór powierzchni, aby powierzchnie obciążenia łożyska zostały wybrane automatycznie. - Kliknij przycisk OK.
Obciążenia są eksportowane i można je odzyskać w analizie naprężeń.
- Zamknij grapher wyjściowy.
