Aby określić wiązania i obciążenia, należy użyć poleceń dostępnych na panelach wstążki. Można też kliknąć prawym przyciskiem węzeł przeglądarki dla typu danych wejściowych i kliknąć tam polecenie.
- Na wstążce kliknij
kartę Analiza naprężeń
panel Wiązania
Stałe
.
Wyświetlone zostanie okno dialogowe z aktywnym narzędziem wyboru powierzchni.

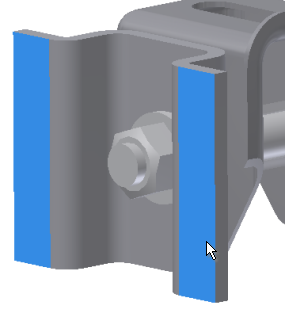

- Wybierz odpowiednie powierzchnie. Można wybrać kilka powierzchni. W tym przypadku powierzchnie odpowiadają sztywnym elementom, które zostaną dodane w procesie produkcji.
- Kliknij przycisk OK, aby zakończyć definiowanie wiązań.
Dodaj drugie wiązanie:
- Kliknij polecenie Stałe.
- Wybierz walcowe powierzchnie szczeliny.
- Kliknij przycisk OK.
Następnie należy dodać siłę lub obciążenie. Te kroki pozwalają określić warunek, w którym zespół zostaje poddany stałemu obciążeniu o określonym kierunku.
- Kliknij ikonę
kartę Analiza naprężeń
panel Obciążenia
Siła
.
Wyświetlone zostanie okno dialogowe.
- Wybierz płaską powierzchnię łba śruby.
- Kliknij polecenie
Więcej, aby rozwinąć okno dialogowe, i zaznacz opcję Użyj komponentów wektorów. - Dla składowej Fz podaj wartość 225. Pozwala to określić wielkość i kierunek siły.
- Kliknij przycisk OK.
Po wykonaniu powyższych czynności zdefiniowane zostaną materiały, obciążenie strukturalne i wiązania. W przeglądarce rozwiń węzły Wiązania i Obciążenia. Kliknij węzeł, aby wyróżnić wybór lub lokalizację w oknie graficznym; kliknij dwukrotnie, aby edytować definicję.
