Określanie umieszczenia i siły sprężyny naciskowej

  1. Kliknij przycisk w regionie Umieszczenie, a następnie wybierz powierzchnię walcową zaworu.
  2. Wybierz opcję Płaszczyzna początkowa. Obróć zespół i wybierz powierzchnię początkową górnego koszyka, jak przedstawiono na poniższym rysunku.

    Widok graficzny sprężyny naciskowej wyświetlony jest w zespole programu Autodesk Inventor.

    Podgląd graficzny wybranej geometrii jest wyświetlany w programie Autodesk Inventor.

    W podglądzie graficznym dla sprężyny naciskowej dostępne są cztery rodzaje uchwytów:

    • uchwyt do określenia średnicy sprężyny
    • uchwyt do określenia średnicy krzywej
    • uchwyt do przesuwania sprężyny wzdłuż osi
    • uchwyt do określenia liczby zwojów
  3. Aby edytować wartość, należy przeciągnąć lub dwukrotnie kliknąć właściwy uchwyt.
  4. Na karcie Projekt w obszarze Umieszczenie wybierz wartość Min. Wybierz z menu rozwijanego.

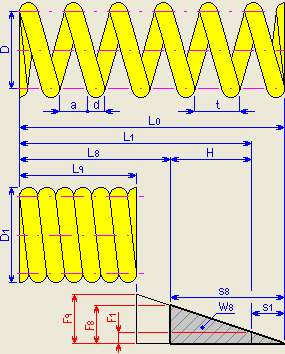

Uwaga: Gdy klikniesz obraz referencyjny sprężyny w górnej części karty Projekt, otworzy się schematyczny rysunek z podstawowymi wymiarami sprężyny.
