Tworzenie geometrii szkicu

Jeżeli szablon domyślny nie otwiera się w trybie szkicu:

1. W przeglądarce rozwiń folder Początek.
2. Wybierz węzeł przeglądarki Płaszczyzna XY.

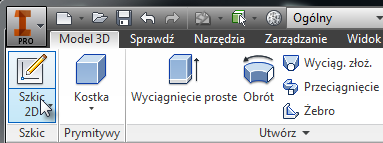

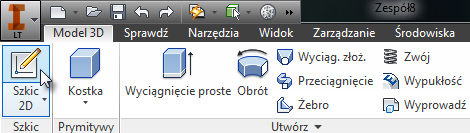

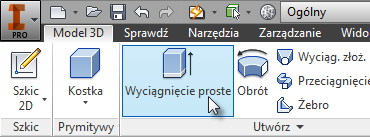

3. Na wstążce kliknij kartę Model 3D panel Szkic Utwórz szkic 2D .


   Następnie narysuj prostokąt:

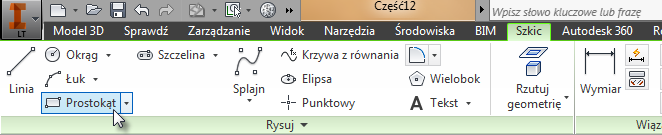

4. Kliknij ikonę kartę Szkicuj panel Rysuj Prostokąt .

5. Utwórz przybliżenie prostokąta, tak jak pokazano na rysunku.


   Zwróć uwagę, że karty są podzielone na panele. Na przykład polecenia szkicu używane do rysowania geometrii są pogrupowane w panelu Rysuj; podziały panelu grupują polecenia powiązane funkcjonalnie.
