Wycięcie powierzchni konstrukcji blachowej lub zagięcie

Użyj polecenia Wytnij, aby usunąć materiał z powierzchni konstrukcji blachowej lub wyciąć materiał przez zagięcie konstrukcji blachowej.

Utwórz proste wycięcie konstrukcji blachowej

Na początku, naszkicuj profil reprezentujący kształt materiału, który ma być usunięty.

  1. Na wstążce kliknij kartę Konstrukcja blachowa panel Zmień Wytnij .

    Jeżeli istnieje tylko jeden profil na szkicu, to jest on automatycznie wybierany.

  2. W przypadku wielu profili, kliknij przycisk Profil , a następnie wybierz profil do wycięcia.
  3. W polu Rozmiary, kliknij strzałkę skierowaną w dół i wybierz z listy metodę zakończenia wyciągnięcia.
    • W polu Odległość kliknij strzałkę do dołu, obok pozycji Grubość i wybierz metodę określenia grubości. Kliknij kierunek dla operacji wycięcia.
    • W polu Do następnego, kliknij przycisk kierunku, aby określić kierunek cięcia.
    • W polu Do, kliknij powierzchnię na której zakończyć cięcie. W razie potrzeby zaznacz pole wyboru, aby wskazać, że cięcie nie wychodzi poza zaznaczoną powierzchnię.
    • W polu Od Do, kliknij początkową i końcową powierzchnię dla cięcia.
    • Kliknij kierunek wycięcia dla opcji Wszystkie.
  4. Kliknij przycisk OK.
    Uwaga: Jeżeli naszkicowany profil zachodzi na zagięcie, polecenie Wytnij usuwa materiał na podstawie zdefiniowanych zakresów i kierunku. Za pomocą opcji Wytnij przez zagięcie utwórz wycięcie o określonej głębokości lub wycięcie na wylot, które znajdzie się wokół zagięcia.

Rozpocznij cięcie wzdłuż zagięcia konstrukcji blachowej
  1. Na wstążce kliknij kartę Konstrukcja blachowa panel Zmień Wytnij .

    Jeżeli istnieje tylko jeden profil na szkicu, to jest on automatycznie wybierany.

  2. W przypadku wielu profili, kliknij przycisk Profil , a następnie wybierz profil do wycięcia.
  3. Pole Wytnij przez zagięcie.
  4. Zaakceptuj parametr Grubość jako głębokość cięcia dla wycięć na wylot, określ głębokość cięcia jako procent wartości parametru Grubość lub wprowadź dokładną wartość głębokości.
  5. Kliknij przycisk OK.

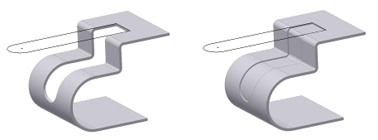

    Uwaga: Następująca ilustracja (po lewej stronie) przedstawia proste cięcie przez wiele zagięć o wartości odległości równej wartości parametru Grubość. Przy użyciu tego samego prostego szkicu, ilustracja po prawej stronie prezentuje to samo cięcie przez zagięcie z odległością ustawioną jako Grubość/2. Szkic został ustawiony jako widoczny w obu przypadkach.
Wskazówka: Tworząc szkic profilu, który będzie użyty do utworzenia elementu wycięcia przechodzącego przez gięcie, wygodnie jest pracować z rozwiniętą geometrią, która jest rzutowana w szkicu. Po rozpoczęciu tworzenia szkicu poprzez wybór powierzchni płaskiej, użyj polecenia szkicu Rzutuj rozwinięcie blachy (znajdującego się razem z poleceniami Rzutuj geometrię i Rzutuj krawędzie wycięcia), aby wybrać powierzchnie sąsiadujące z powierzchniami szkicu wybranymi na początku. To polecenie rzutuje powierzchnię płaską razem z liniami zagięcia, które mogą być wykorzystane do wymiarowania szkicu. Co więcej, może się okazać, że opcja szkicu Przekrój przez grafikę będzie bardzo przydatna, ponieważ umożliwi usunięcie geometrii modelu zagiętego z powierzchni szkicu.

Pokaż, jak utworzyć wycięcie przez gięcie

Uwaga: Jako profilu można użyć szkicu współdzielonego . W przeglądarce kliknij znak plus (+) występujący obok elementu zawierającego szkic, którego chcesz użyć, a następnie kliknij prawym przyciskiem myszy ikonę szkicu i wybierz opcję Współdziel szkic.
Temat nadrzędny: Wycięcie powierzchni konstrukcji blachowej lub zagięcie
