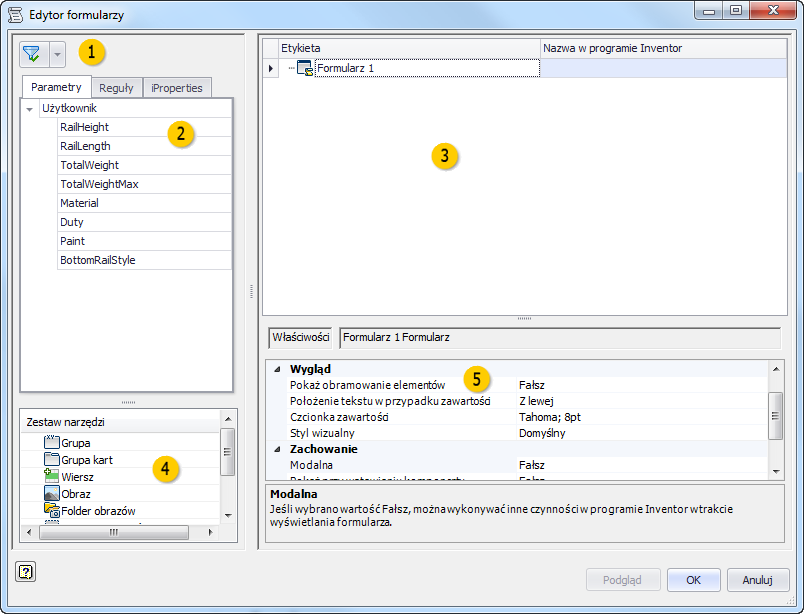

Tworzenie lub edytowanie niestandardowego formularza interfejsu użytkownika.
|
Dostęp: |
Wstążka:
karta Zarządzaj
panel rozwijany iLogic
Dodaj formularz
|
Filtr
Przefiltruj listy na kartach Parametry, Reguły i iProperties pod kątem:
- Wszystkie
- Klucz
- Zmieniona nazwa
Karty
Przeciągnij i upuść elementy z kart do drzewa projektu formularza, aby dodać elementy sterujące do interfejsu użytkownika. Na kartach są wyświetlane tylko istniejące parametry i zasady.
Drzewo projektu formularza
Zaprojektuj interfejs użytkownika w obszarze drzewa projektu formularza.
- Przeciągnij i upuść parametry, reguły, właściwości iProperties i elementy Zestawu narzędzi do drzewa projektu formularza w celu zaprojektowania i zorganizowania interfejsu użytkownika.
- Przeciągnij i upuść elementy w drzewie, aby zorganizować elementy sterujące.
- Kliknij etykietę, aby edytować tekst.
- Wyróżnij element, aby zdefiniować właściwości w obszarze właściwości.
Zestaw narzędzi
Przeciągnij i upuść element do drzewa projektu formularza.
 |
Grupuj |
Grupuje elementy w interfejsie użytkownika. Grupy znajdują się w ramce i są zwijane. |
 |
Grupa karty |
Tworzy kartę interfejsu użytkownika. |
 |
Wiersz |
Tworzy wiersz, który pozwala organizować elementy sterujące poziomo. Domyślnie elementy są zorganizowane w ułożeniu pionowym. |
 |
Obrazek |
Do interfejsu użytkownika dodaje obrazek. Obrazki stanowią tylko informacje. Wybierz obrazek w drzewie projektu formularza i we właściwościach zdefiniuj plik obrazu. |
 |
Folder obrazka |
Dodaje folder do obrazków alternatywnych. |
 |
Pusta przestrzeń |
Dodaje pustą przestrzeń w formularzu interfejsu użytkownika. |
 |
Etykieta |
Dodaje etykietę tekstową w interfejsie użytkownika. |
 |
Pasek podziału |
W interfejsie użytkownika dodaje pasek podziału o zmiennej szerokości. |
Właściwości
Definiuje właściwości wyróżnionego elementu w drzewie projektu formularza. Właściwości będą się różnić w zależności od wybranego elementu.
|
Zezwól na zmianę rozmiaru kontrolek |
Jeśli jest ustawiona wartość Prawda, włącza opcję kliknięcia prawym przyciskiem myszy opcję na formularzu w celu zmiany rozmiaru. Ta opcja pozwala zmienić rozmiar elementów sterujących i grup. |
|
Edytuj typ elementu sterującego |
Określa typ elementu sterującego, jaki ma być używany do edycji tego parametru. |
|
Włączanie nazwy parametru |
Określa nazwę parametru prawda/fałsz w programie Inventor. Ustawienie wartości prawda w tym parametrze włącza ten element sterujący. |
|
Czcionka |
Definiuje czcionkę tego elementu sterującego. |
|
Czcionka zawartości |
Definiuje czcionkę elementów znajdujących się w tym formularzu lub grupie. |
|
Obraz |
Określa plik obrazu, który ma być wyświetlany w tym elemencie sterującym. |
|
Etykieta |
Określa tekst do wyświetlenia dla tego elementu w formularzu. |
|
Szerokość maksymalna |
Określa maksymalną szerokość tego elementu sterującego. Liczba wskazuje liczbę znaków określonej czcionki. |
|
Szerokość minimalna |
Określa minimalną szerokość tego elementu sterującego. Liczba wskazuje liczbę znaków określonej czcionki. |
|
Modalne |
Jeśli jest ustawiona wartość Fałsz, można wchodzić w interakcje z modelem i używać innych funkcji, gdy formularz jest aktywny. |
|
Nazwa parametru obrazu |
Definiuje element sterujący obrazu, który zmienia się w zależności od wartości parametru. Zamiast przypisywać obraz do elementu obrazu przypisz parametr. Należy używać z folderem obrazów zawierającym obrazy z obrazkami przypisane do wartości parametru. Zobacz pozycję Użyj obrazy w formularzu. |
|
Wstępnie zdefiniowane przyciski |
Definiuje przyciski wyświetlane w dolnej części formularza. Elementy należy wybrać z listy wstępnie zdefiniowanych zestawów. |
|
Tylko do odczytu |
Jeśli jest ustawiona wartość Prawda, ustawia parametr jako niedostępny do edycji z poziomu formularza. |
|
Pokaż obramowanie elementu |
Jeśli jest ustawiona wartość Prawda, wyświetla wszystkie obramowania wokół elementu sterującego. |
|
Pokaż przy wstawianiu komponentu |
Jeśli jest ustawiona wartość Prawda, wyświetla formularz podczas umieszczania tego modelu jako komponentu w zespole. To ustawienie ma wpływ na opcje Wstaw komponent i Wstaw komponent iLogic. Jeśli plik szablonu zawiera formularz, ustawienie to również wpływa na opcję Utwórz komponent lokalnie. |
|
Położenie tekstu w przypadku zawartości |
Określa położenie tekstu dla elementów sterujących znajdujących się w formularzu lub grupie. |
|
Etykieta narzędzia |
Określa tekst etykiety narzędzia wyświetlany po umieszczeniu kursora na elemencie sterującym. |
|
Styl wizualny |
Określa styl wizualny lub pokrycie formularza. Wybierz z listy dostępnych opcji. |
