Utwórz element połączenia zatrzaskowego, zaczynając od punktu 3D.
- Stwórz lub zaimportuj część o cienkiej ścianie. Celem jest umieszczenie elementu Połączenia zatrzaskowego na okrągłej krawędzi w pozycji, która nie jest odpowiednia dla stylu umieszczenia "Na szkicu". Na przykład wybierz punkt na krawędzi, w którym kierunek haka najprawdopodobniej nie będzie dopasowany do osi X lub Y szkicu.
- Utwórz elementy konstrukcyjne i punkty konstrukcyjne 3D na wewnętrznej ścianie krawędzi w miejscu, gdzie ma być zastosowane Połączenie zatrzaskowe. Na przykład punkt konstrukcyjny 3D może być końcem linii stycznej do wewnętrznej krawędzi. Kierunek haka może być osią konstrukcyjną określoną na podstawie punktu konstrukcyjnego 3D i środka okrągłej krawędzi.
- Kliknij ikonę
kartę Model 3D
panel Część z tworzywa sztucznego
Połączenie zatrzaskowe

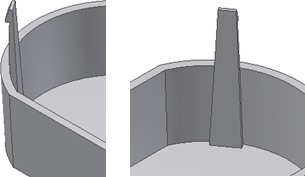

i upewnij się, że wybrana metoda umieszczenia to W punkcie. - Wybierz punkt konstrukcyjny zdefiniowany w kroku 2 jako Środek. Wybierz niebieską powierzchnię na obrazku jako Kierunek , a oś konstrukcyjną zdefiniowaną w kroku 2 jako kierunek haka.
- Dopasuj odpowiednie parametry kształtu i kliknij przycisk OK.
