Części 1 — Tworzenie części z plików DWG.
- Kategoria
-
Wymiana danych
- Wymagany czas
-
10 minut
- Używany plik ćwiczeniowy
-
eBox2.dwg
Uwaga: Kliknij łącze i przeczytaj niezbędne instrukcje instalacji plików ćwiczeń pod adresem http://www.autodesk.com/inventor-tutorial-data-sets-2014. Następnie pobierz zestawy danych ćwiczenia i wymagane instrukcje instalacji plików ćwiczeń, a potem zainstaluj zestawy danych zgodnie z instrukcją.
Importuj dwie warstwy z wielowarstwowego pliku DWG w celu utworzenia prostej wyciągniętej części.

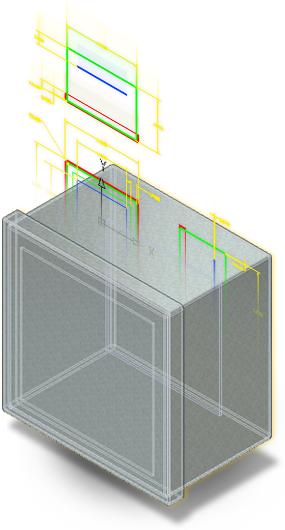

Jest to pierwsza z trzech części ćwiczenia, w którym tworzone są trzy modele bryły programu Autodesk Inventor na podstawie dostarczonego pliku DWG 2D. Składasz te modele części, aby utworzyć zespół puszki elektrycznej reprezentowany przez rysunek DWG 2D.
Wymagania wstępne
- Umiejętność aktywowania projektu i nawigacji w przestrzeni modelu za pomocą różnych narzędzi widoku.
- Więcej informacji znajduje się w dziale Pomoc, w części „Pierwsze kroki”.
Importowane warstwy zawierają geometrię oraz wymiary, które definiują szkic używany do tworzenia wyciągniętej części.
Porady dotyczące nawigacji
- Użyj opcji Dalej lub Wstecz na dole po lewej stronie, aby przejść do następnej strony lub wrócić do poprzedniej.
