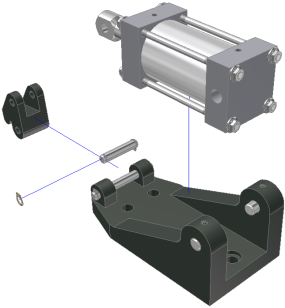

Tworzenie widoków rozbitych w rysunkach programu Autodesk Inventor z plikami prezentacji.
- Kategoria
-
Doświadczeni użytkownicy
- Wymagany czas
-
30 minut
- Używany plik ćwiczeniowy
-
Cylinder Clamp.iam, Cylinder Clamp.idw
Uwaga: Kliknij łącze i przeczytaj niezbędne instrukcje instalacji plików ćwiczeń pod adresem http://www.autodesk.com/inventor-tutorial-data-sets-2014. Następnie pobierz zestawy danych ćwiczenia i wymagane instrukcje instalacji plików ćwiczeń, a potem zainstaluj zestawy danych zgodnie z instrukcją.
Rozbicia zespołów tworzone w programie Inventor Studio nie mogą być umieszczane jako widoki rysunków w plikach rysunków IDW lub DWG. Zamiast tego należy użyć prezentacji.
Na początku należy otworzyć domyślny zestaw danych zacisku cylindrycznego i utworzyć plik prezentacji z domyślnego szablonu (mm).
Cele
- Umieszczanie widoku.
- Ręczne rozbicie zespołu.
- Umieszczanie widoku rozbitego na arkuszu rysunkowym.
Wymagania wstępne
- Ukończenie ćwiczeń pt. Części 2, Zespoły i Rysunki.
- Przyswojenie materiału omówionego w temacie Pomocy „Pierwsze kroki”.
Porady dotyczące nawigacji
- Użyj opcji Dalej lub Wstecz na dole po lewej stronie, aby przejść do następnej strony lub wrócić do poprzedniej.
