Aby ukończyć zginany model osłony, odbij trzy otwory przebijane na powierzchni po stronie przeciwnej. Dla funkcji Odbij wymagana jest płaszczyzna do odbicia lustrzanego i ze względu na czynności wykonane w celu utworzenia tej części nie można po prostu użyć jednej z płaszczyzn początkowych.
- Na wstążce kliknij kolejno kartę Konstrukcja blachowa

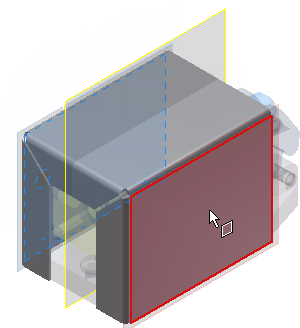

panel Elementy konstrukcyjne opcję Płaszczyzna i z menu rozwijanego wybierz opcję Płaszczyzna symetrii pomiędzy dwiema płaszczyznami równoległymi. - W oknie graficznym kliknij powierzchnię zewnętrzną, tak jak pokazano na rysunku:
- Obróć widok, a następnie kliknij powierzchnię zewnętrzną po przeciwnej stronie. Nowa płaszczyzna konstrukcyjna zostanie utworzona jako płaszczyzna symetrii pomiędzy dwiema powierzchniami zewnętrznymi.
- Kliknij ikonę kolejno kartę Konstrukcja blachowa panel Szyk opcję Odbij .
- Kliknij w przeglądarce modeli i wybierz węzeł iFeature pierwszego Otworu przebijanego o średnicy 2.5 mm.
- Ponownie kliknij w przeglądarce i wybierz węzeł iFeature drugiego Otworu przebijanego o średnicy 12 mm.
- Kliknij strzałkę wyboru Płaszczyzny odbicia w oknie dialogowym polecenia Odbij, aby włączyć opcję wyboru płaszczyzny odbicia.
- W oknie graficznym kliknij płaszczyznę symetrii, która została utworzona pośrodku osłony.
- Kliknij polecenie OK, aby odbić wybrany elementy iFeature otworu przebijanego i zamknąć okno dialogowe Odbij. Zauważ, że w przeglądarce modeli pojawił się węzeł polecenia Odbij.
Elementy odbite są teraz wyświetlane po przeciwnej stronie osłony.
Następnie utwórz rozwinięcie blachy złożonego modelu.
