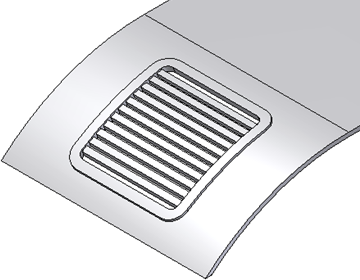

Aby zaokrąglić wszystkie krawędzie kratki wentylacyjnej z większym promieniem dookoła obwiedni kratki i z mniejszym promieniem na żebrach kratki.
- Na wstążce kliknij
kartę Model 3D
panel Część z tworzywa sztucznego
Reguła zaokrąglania
. - Upewnij się, że w Źródle wybrano opcję Elementy, a ustawiona reguła to Względem części.

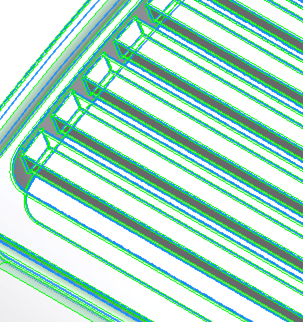

- Wybierz kratkę wentylacyjną i wprowadź odpowiedni promień dla krawędzi na przecięciu pomiędzy kratką wentylacyjną a bryłą części docelowej.
- Kliknij aby dodać kolejną regułę.
- Upewnij się, że w Źródle wybrano opcję Elementy, a ustawiona reguła to Wolne krawędzie.

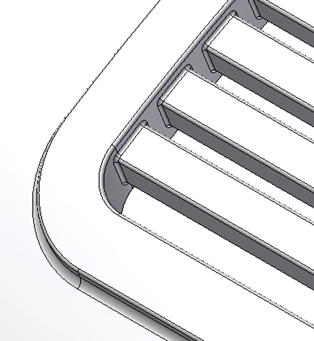

- Wybierz kratkę wentylacyjną i wprowadź odpowiedni promień dla pozostałych krawędzi.
- Kliknij przycisk OK aby zakończyć zaokrąglenie regułowe.
