Jeśli plik zespołu RecipSaw-saved.iam nie jest otwarty, otwórz go, aby kontynuować. Jak widać, chociaż mamy korpus piły, nie mamy komponentów ostrza. Aby dodać komponenty ostrza nie musimy opuszczać środowiska symulacji:
- Kliknij kartę Złóż, aby wyświetlić wstążkę zespołu.
- W panelu Komponent kliknij polecenie Wstaw komponent. Wybierz plik Blade set.iam i kliknij polecenie Otwórz.

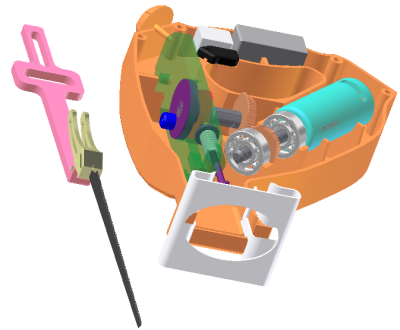

- Ustaw zespół ostrza w pobliżu miejsca, w którym chcesz je zamontować.
- W przeglądarce rozwiń węzeł Ostrze zespołu, aby zobaczyć jego komponenty.
- Wybierz element o nazwie Mechanizm jarzmowy o jarzmie przesuwnym. Na pasku narzędzi szybkiego dostępu zmień wygląd na Chromowany. Uwaga: Jeżeli zostanie wyświetlony komunikat Reprezentacja widoku projektu dotyczący powiązanych wyglądów, wybierz polecenie Usuń skojarzenie i kliknij przycisk OK.

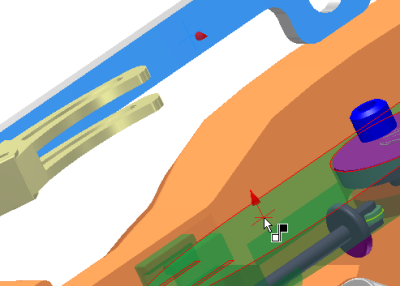

- Dodaj wiązanie zestawione pomiędzy komponentem Mechanizm jarzmowy i Prowadnicą, aby ustawić jarzmo na szczycie prowadnicy.

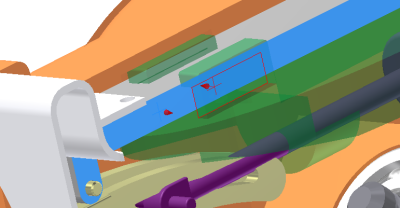

- Dodaj drugie wiązanie zestawione pomiędzy dwoma komponentami, aby umieścić jarzmo na szynach prowadnicy. W przeglądarce pod pozycją Połączenia standardowe utworzone zostało połączenie pryzmatyczne na podstawie dodanych powyżej wiązań.
