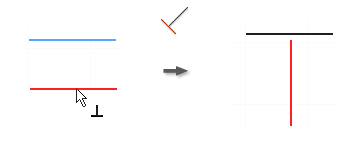

Wiązanie prostopadłości powoduje ustawienie wybranych krzywych lub osi elips względem siebie pod kątem 90 stopni.
- Na wstążce kliknij
kartę Szkic
panel Wiązania
Wiązanie prostopadłości
. - Wskaż pierwszą linię, krzywą lub oś elipsy.
- Wskaż drugą linię, krzywą lub oś elipsy.
- Kontynuuj umieszczanie wiązań prostopadłych lub wykonaj jedną z poniższych czynności, aby zakończyć:
- Kliknij prawym przyciskiem myszy i wybierz Gotowe.
- Naciśnij klawisz Esc.
- Wybierz inne polecenie.
Pokaż, jak utworzyć wiązanie prostopadłości
Pokaż, jak utworzyć linie prostopadłe
Uwaga: Aby dodać wiązanie prostopadłości do splajnu, wiązanie musi być wprowadzone między punktami końcowymi splajnu i drugiej krzywej.
