W tym ćwiczeniu Sworzeń 2 przewodu dodanego wcześniej zostanie przesunięty do następnego sworznia na tym samym złączu.
- Aktywuj Zespół wiązki przewodów1.
- W przeglądarce lub oknie graficznym kliknij prawym przyciskiem myszy Przewód1, a następnie wybierz polecenie Edycja przewodu z menu kontekstowego.
- W oknie dialogowym Edycja przewodu upewnij się, że przycisk Sworzeń 1 jest zaznaczony.
- W oknie graficznym przesuń wskaźnik na sworznie, aby zobaczyć podgląd możliwych połączeń przewodu przed dokonaniem wyboru.

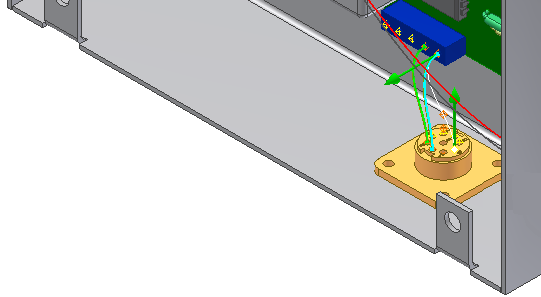

- Kiedy etykietka wyświetla jest jako U3 Sworzeń 6, kliknij sworzeń, tak jak jest to pokazane na rysunku.
- Kliknij prawym przyciskiem myszy i wybierz opcję Zastosuj, aby utworzyć przewód w nowym położeniu.

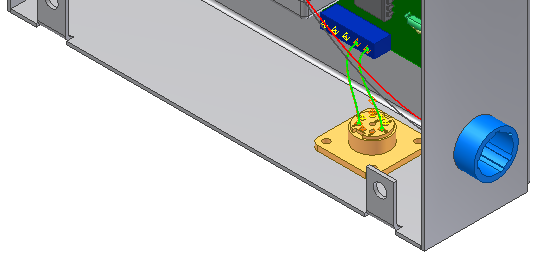

Przewód jest rysowany ponownie z wykorzystaniem nowego sworznia, a długość przewodu jest w miarę potrzeb aktualizowana.
- Kliknij przycisk Anuluj.
