W tej części omówiono powrót do zespołu formy oraz automatyczne tworzenie powierzchni rozdzielających i zaślepienia na zmodyfikowanej geometrii modelu. Aby zakończyć tę część, należy utworzyć matrycę i stempel w oparciu o powierzchnie rozdzielające i zaślepienia.
- Uaktywnij zespół formy.
- Na pasku narzędzi Szybki dostęp kliknij Aktualizuj lokalnie
. - Na wstążce kliknij
kartę Stempel/matryca
panel Projektowanie podziału
Utwórz powierzchnię zamknięcia

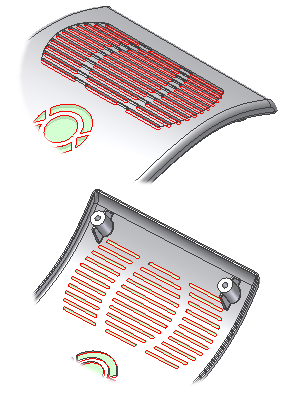

.Uwaga: Kliknij Stempel/matryca w panelu Układ formy, aby uaktywnić kartę Stempel/matryca. Można również kliknąć dwukrotnie część z tworzywa sztucznego w przeglądarce Projektu formy. - W oknie dialogowym Utwórz powierzchnię zamknięcia wybierz Automatyczne wykrywanie , aby automatycznie utworzyć wewnętrzne zaślepienia. Po zmodyfikowaniu modelu system automatycznie wykryje wszystkie powierzchnie dla Kratki, jak przedstawiono na ilustracji poniżej.
- Kliknij przycisk OK. Zostanie wyświetlony model, jak przedstawiono na ilustracji poniżej.
- Na wstążce kliknij kartę Stempel/matrycapanel Projektowanie podziału Utwórz powierzchnię podziału
. - W oknie dialogowym Utwórz powierzchnię rozdzielającą wybierz Automatyczne wykrywanie , aby automatycznie utworzyć powierzchnie rozdzielające.
- Kliknij przycisk OK, aby wygenerować powierzchnie rozdzielające. Zostanie wyświetlony model, jak przedstawiono na ilustracji poniżej.
- Na wstążce kliknij
kartę Stempel/matryca
panel Projektowanie podziału
Wygeneruj stempel i matrycę
. - Kliknij Podgląd/Diagnoza, aby przeprowadzić diagnostykę podziału i włączyć opcje podglądu.
- Użyj suwaka Rozdzielenie brył na karcie Podgląd, aby sprawdzić matrycę i stempel przed utworzeniem, jak przedstawiono na ilustracji poniżej.

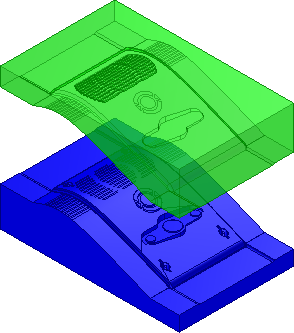

Uwaga: Raport na karcie Diagnostyka podziału nie zawiera żadnych poważnych błędów. - Kliknij przycisk OK, aby wygenerować matrycę i stempel. Bryły zostaną wygenerowane, jak przedstawiono na ilustracji poniżej.
- Opcjonalnie, jeśli włączono opcję Wyświetl monit o nazwy plików, można kliknąć przycisk OK w oknie dialogowym Nazewnictwo plików. Matryca i stempel zostaną wygenerowane z zastosowaniem ustawień domyślnych.
- Zapisz plik.
