Po zakończeniu symulacji w folderze Wyniki zostaną wyświetlone różne typy wyników. W regionie graficznym wyświetlany jest cieniowany wykres pierwszego trybu.
W węźle Wyniki przeglądarki i dalej w węźle Częstotliwość modalna zwróć uwagę, że pierwszy kształt trybu (F1) ma obok zaznaczone pole wyboru, co oznacza, że jest wyświetlany. Każdej naturalnej częstotliwości odpowiadają węzły dla kształtów trybu. Kolorowy wykres przedstawia względne wartości przemieszczenia. Jednostki nie są istotne, ponieważ wartości kształtów są względne. (Nie mają wartości fizycznych w tym momencie).
Teraz można przeprowadzić przetwarzanie końcowe za pomocą opcji Wyświetl polecenia dostępne na pasku wstążki. Polecenia są opisane w pomocy.
Do celów przetwarzania końcowego studium symulacji częstotliwości strukturalnej przeglądarka wyświetla częstotliwości własne. Kliknij dwukrotnie jeden z tych węzłów, aby wyświetlić odpowiedni wykres kształtu 3D.
- Animuj wyniki za pomocą polecenia Animuj wyniki na panelu Wyniki dostępnego na wstążce.

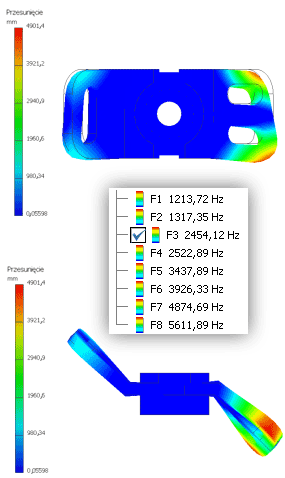

- Podczas odtwarzania animacji kliknij narzędzie nawigacji Orbita z boku okna graficznego. Podczas obracania obrazu animacja jest nadal odtwarzana.Uwaga: Poniższy obraz przedstawia ramkę animacji trybu F3.
- Kliknij przycisk OK.
- Na liście naturalnych częstotliwości Wyniki w przeglądarce kliknij dwukrotnie wyniki dla trybu F3, aby wyświetlić ten tryb.
