Usuwa materiał z wnętrza części, tworząc wgłębienie ze ścianami o zadanej grubości. Wybrane powierzchnie mogą być usuwane, tworząc otwarte, cienkościenne skorupy.
Dostęp
Na wstążce kliknij: kartę Model 3D
panel Zmień Skorupa
.
Karta Skorupa
- Kierunek
-
Określa granice ścianek względem powierzchni części.
- Do wewnątrz
-
Odsuwa ścianki do środka części. Zewnętrzna powierzchnia oryginalnej części staje się zewnętrzną ścianą skorupy.
- Na zewnątrz
-
Odsuwa ścianki na zewnątrz części. Zewnętrzna powierzchnia oryginalnej części jest wewnętrzną ścianą skorupy.
- Obie strony
-
Odsuwa ścianki na równe odległości na zewnątrz i do wewnątrz części. Dodaje w obu kierunkach połowę grubości ścianki.
- Usuń powierzchnie
-
Pozwala wybrać jedną lub więcej powierzchni do usunięcia, pozostawiając pozostałe jako ścianki o określonej grubości.
Kliknij, aby uaktywnić część i wybierz powierzchnie do usunięcia. Aby usunąć powierzchnię ze zbioru wybranych powierzchni, naciśnij klawisz Ctrl i wybierz powierzchnię.
Wybrane powierzchnie nie podlegają procesowi generowania skorupy. Zdefiniowana grubość jest przypisywana do pozostałych powierzchni tworząc ścianki skorupy. Jeżeli nie wybrano żadnych powierzchni do pominięcia, to tworzone cienkościenne wgłębienie będzie całkowicie zamknięte wewnątrz danej części.

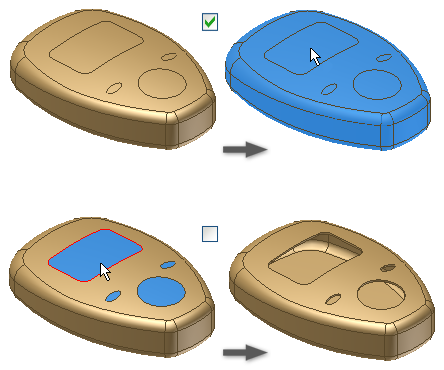

- Automatyczne łączenie powierzchni
-
Włącza lub wyłącza opcję automatycznego wyboru wielu powierzchni ciągłości styczności. Domyślnym ustawieniem jest Wyłączony. Odznacz pole wyboru, aby zezwolić na tworzenie pojedynczych powierzchni stycznych.
- Bryły
-
Wybiera składową bryłę w części wielobryłowej. Polecenie niedostępne dla części zawierających tylko jedną bryłę.
- Grubość
-
Określa jednakową grubość dla wszystkich ścianek skorupy. Powierzchnie części, które nie zostały wybrane do usunięcia, stają się ścianami skorupy. Aby użyć parametru grubości w tabeli parametrów, zaznacz daną wartość w oknie, a następnie prawym przyciskiem myszy kliknij, aby ją wyciąć, skopiować, wkleić lub usunąć.
Karta Więcej
- Dozwolone przybliżenie
-
Gdy nie istnieje precyzyjne rozwiązanie, pozwala obliczyć element cienkościenny z odchyłką od zadanej grubości. Rozwiązanie dokładne tworzy skorupę, w której każdemu punktowi oryginalnej powierzchni odpowiada punkt elementu cienkościennego. Odległość między tymi dwoma punktami jest równa określonej grubości.
Wybierz opcję, która pozwala na wykonanie przybliżonych obliczeń i kliknij strzałkę, aby wybrać z listy typ odchyłki. Kliknij polecenie, aby wybrać opcję obliczeń.
Średnia odchyłka jest rozdzielona, aby wypadać ponad i poniżej określonej grubości.
Nigdy za cienka jest zabezpieczeniem minimalnej grubości. Odchyłka musi wypadać powyżej określonej grubości.
Nigdy za gruba jest zabezpieczeniem maksymalnej grubości. Odchyłka musi spadać poniżej określonej grubości.
- Optymalnie
-
Wykonuje obliczenia z tolerancją zapewniającą najkrótszy czas obliczeń.
- Określ tolerancję
-
Wykonuje obliczenia z zadaną tolerancją. Obliczenia mogą trwać długo. Kliknij polecenie i określ tolerancję.
(Więcej)
Można zastąpić standardową grubość ścianek stosując do wybranych ścianek inną grubość. Kliknij w wierszu, aby go uaktywnić i następnie wybierz powierzchnie.
- Wybierz opcję
-
Wyświetla liczbę wybranych powierzchni, do których jest przypisywana nowa grubość.
- Grubość
-
Definiuje nową grubość dla wybranych powierzchni.
Usunięcie wiersza, powoduje przywrócenie standardowej wartości grubości.
