Do węzła Wyniki w przeglądarce Symulacji zostaną wprowadzone wyniki symulacji.
Do oceny projektu i optymalizacji dla masy służy jednak Tabela parametryczna i możliwości wizualizacji.
- Na wstążce kliknij Tabela parametryczna w panelu Zarządzaj.

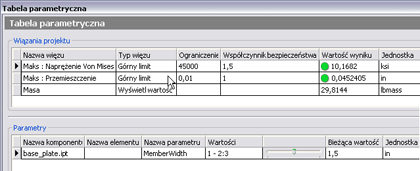

- W Tabeli parametrycznej zwróć uwagę na zielony okrąg w dwóch komórkach Wartość wyniku. Zielony okrąg wskazuje, że Wartość wyniku znajduje się w zakresie powiązanych współczynników bezpieczeństwa.

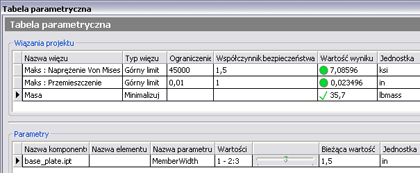

- Zmień Typ wiązania masy na Minimalizuj.
Wartości parametryczne zmienią się tak, aby wyświetlić najlżejszą konfigurację spełniającą dane wiązania. W tym przypadku szerokość oryginalnego profilu miała wartość 2 cale. Zoptymalizowana konfiguracja wynosi 1.5 cala, co redukuje masę.
Uwaga: Po przemieszczeniu suwaka, aby wyświetlić bieżącą wartość 1.0, tabela zostanie uaktualniona i maksymalne przemieszczenie przekroczy kryteria współczynnika bezpieczeństwa. Czerwony kwadrat obok Wartości wyniku oznacza warunek.
