Każdy rysunek zawiera style, które określają domyślny wygląd opisów rysunków. Dokument Drawing Styles.idw zawiera style odpowiadające normie ISO. Style zostały skopiowane do dokumentu, gdy został on utworzony z szablonu ISO.
Oprócz lokalnych stylów dokumentu w rysunku są dostępne style z biblioteki stylów. Biblioteka stylów może zapisać wszystkie style wykorzystywane przez firmę użytkownika. Aby rozmiar dokumentu był mniejszy, więcej stylów jest przechowywanych w bibliotece stylów niż w rysunku.
Przejrzyj style dostępne w dokumencie Drawing Styles.idw:
- Kliknij ikonę
kartę Zarządzanie
panel Style i standardy
opcję Edytor stylów
. Zostanie wyświetlone okno dialogowe Edytor stylów i norm. W lewym panelu przeglądarki wyświetlane są style posortowane według typów. W prawym panelu są wyświetlane szczegóły elementu wybranego w panelu przeglądarki.
- Aby przejrzeć wszystkie dostępne style, wybierz opcję Wszystkie style z listy Filtr
. W przeglądarce lista Standard zawiera wszystkie standardy dostępne w bibliotece stylów. Domyślny standard (ISO) jest pogrubiony, co wskazuje na to, że jest on aktywny w rysunku.
Aktywny standard określa zestaw stylów opisów używanych w rysunku. Ponadto zawiera on ustawienia widoków, tekstu, kreskowania i wartości domyślnych obiektów.
- Aby utworzyć własny styl Standardowy, wybierz Domyślny standard (ISO) i kliknij opcję Nowy...
- W oknie dialogowym Nowy styl lokalny, w polu Nazwa wprowadź Zmodyfikowany standard (ISO) i kliknij przycisk OK.
Nowy standard oparty na domyślnym (ISO) zostanie dodany do przeglądarki pod węzłem Standard.
- Aby uaktywnić standard użytkownika, kliknij prawym przyciskiem myszy Zmodyfikowany standard (ISO) i wybierz opcję Aktywny.

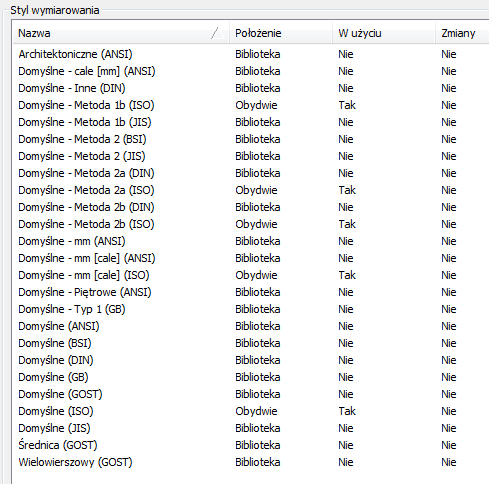

- Kliknij węzeł Wymiar w przeglądarce. Następnie przejrzyj listę dostępnych stylów wymiarowania w panelu Styl wymiarowania.
Należy zauważyć, że:- Położenie stylów przechowywanych w rysunku to Oba, a położenie stylów zapisanych w bibliotece stylów to Biblioteka.
- Używane w rysunku style mają w kolumnie W użyciu wartość Tak.
- Kolumna Zmiany nie jest wyświetlana dla wszystkich stylów.

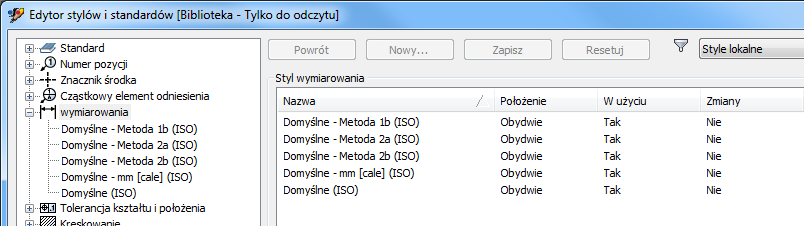

- Wybierz opcję Style lokalne z listy Filtr. Następnie przejrzyj style wymiarowania przechowywane w pliku rysunku.
