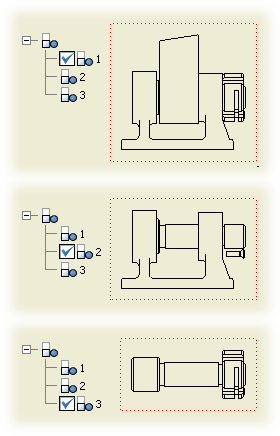

Za pomocą reprezentacji poziomu szczegółu można tworzyć rysunki zespołu najwyższego poziomu. Pozwala to zmniejszyć liczbę plików wczytywanych do pamięci. Tworząc widok rysunku, można wybrać reprezentację poziomu szczegółu. Podczas obliczania widoku rysunku, komponenty wyłączone nie są brane pod uwagę.
- Na wstążce kliknij
kartę Wstaw widoki
panel Utwórz
Baza
. - W oknie dialogowym Widok rysunku przejdź do odpowiedniego zespołu.
- Określ widok projektu, reprezentacje pozycyjne, orientację i podaj pozostałe informacje.
- Wybierz Poziom szczegółu reprezentujący widok.
- Aby umieścić widok i zamknąć okno dialogowe, kliknij arkusz rysunkowy.
Uwaga: Po utworzeniu widoku, można edytować widok rysunku i wybierać inne reprezentacje poziomu szczegółu.
W poniższych sekcjach przedstawione są informacje dotyczące tworzenia i opisywania rysunków za pomocą reprezentacji poziomu szczegółu:
Wskazówki dotyczące tworzenia widoków
- Reprezentacje poziomu szczegółu należy tworzyć w zespole, nie w rysunku. Komponentów z przeglądarki rysunku nie można wyłączyć
- Wyłączone komponenty nie są wyświetlane w przeglądarce rysunku.
- Widoki rysunku pozostają skojarzone z wybranymi reprezentacjami poziomu szczegółu. Jeśli reprezentacja ulegnie zmianie, widok jest automatycznie aktualizowany.
- Jeśli plik zespołu jest otwarty, domyślnie otwartą reprezentacją jest Poziom szczegółu. Jeśli nie wybrano żadnej reprezentacji następuje odwołanie do reprezentacji głównej.
- Reprezentacje systemowe Wszystkie komponenty wyłączone oraz Wszystkie części wyłączone nie są dostępne, gdyż żadna geometria nie jest widoczna.
- W celu dalszego dostosowywania widoku, należy określić reprezentację widoku projektu. Komponenty niewidoczne w reprezentacji graficznej nie zostaną przeliczone w widoku.
Przewodnik tworzenia i zarządzania opisami
- Opisy posiadające wyłączone odniesienia są usuwane. Aby zapobiec temu, należy w oknie dialogowym Ustawienia dokumentów, na karcie Rysunek ustawić opcje dotyczące zachowania osieroconych opisów.
- Opisy ogólne można tworzyć tylko dla włączonych komponentów. Jeśli opis nie jest poprawny - ze względu na wyłączone odniesienie - jest on usuwany. W takim wypadku można też zmienić odniesienie na nowe.
- Lista części zawsze odnosi się tylko do Głównej reprezentacji widoku szczegółu. Włączenia i Wyłączenia na dowolnym poziomie szczegółu nie są odzwierciedlane na liście części.
- Numery pozycji są tworzone tylko dla włączonych komponentów. Jeśli reprezentacja poziomu szczegółu zostanie zmieniona i numer pozycji odnosi się do wyłączonego komponentu, dany numer pozycji zostaje usunięty.
- Informacje dotyczące komponentów wyłączonych w widoku nie są wyświetlane w tabelach otworów.
- Jeśli ze względu na powstałe zmiany reprezentacji poziomu szczegółu komponent zostaje włączony, zostaje on również uaktualniony, tak aby zawierał otwory.
- Usuwane są opisy otworów przyłączonych do wyłączonego komponentu.
