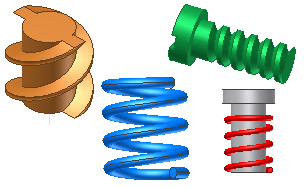

Zwój tworzy helikalny element lub helikalną bryłę, taką jak sprężyna lub gwint na powierzchni walca.
Zwój może być nową bryłą w części wielobryłowej .
Zwoje do nacinania gwintów
Tworzenie gwintów polega na określeniu profilu zwoju przedstawiającego kształt gwintu i zdefiniowaniu osi obrotu w punkcie środkowym walca.
Zwoje sprężyny
Do tworzenia sprężyn, można użyć elementu zwoju. W przypadku sprężyny dociskowej wycięcie nie kończy się stałym podziałem, lecz spłaszcza, co pozwala jej stać pionowo na płaskiej powierzchni. Można określić kąt przejścia (odległość), na której zwój zostanie spłaszczony:
- Kąt przejścia równy 90 stopni daje spłaszczenie po jednej czwartej obrotu.
- Kąt przejścia równy 180 stopni daje spłaszczenie po połowie obrotu.
- Wartość kąta płaskiego określa rozpiętość końca płaskiego (bez podziału) zwoju (aż do 360 stopni).
Wskazówka: Aby uzyskać rzeczywisty model sprężyny, skorzystaj z Kreatora sprężyny (naciskowej, naciągowej, talerzowej, skrętowej), który jest dostępne jedynie w zespołach. Kliknij kartę Projekt dostępną na wstążce w pliku Zespół.
Warunki zakończenia zwoju
Można określić czy początek i koniec zwoju będą miały Naturalny, czy też Płaski podział. Podział naturalny kończy zwój bez kąta przejścia, czy spłaszczenia. Podział płaski kończy zwój z odległością przejścia i fragmentem obrotu bez podziału. Jeśli zarówno początek, jak i koniec zostanie określony jako Naturalny, ich wybór nie jest możliwy.
Pokaż warunki zakończenia zwoju
