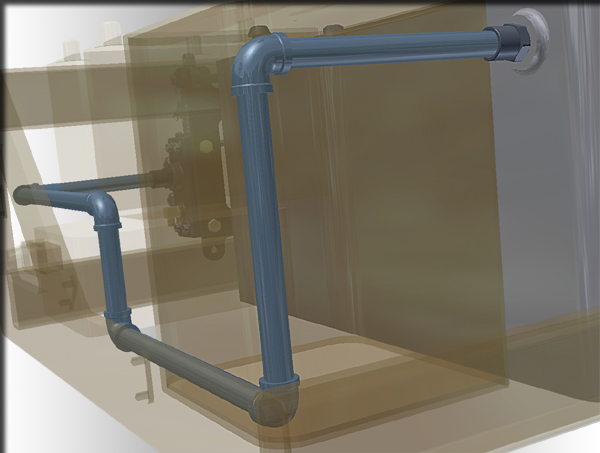

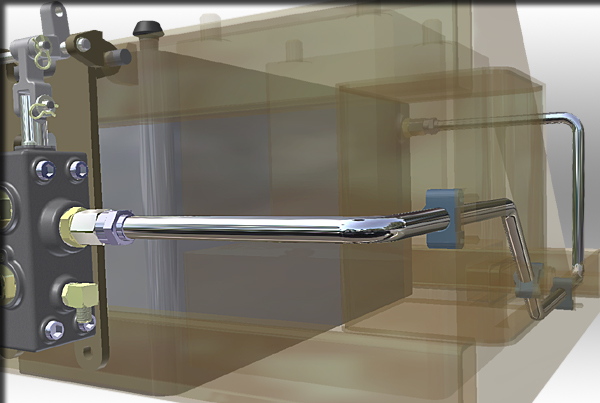

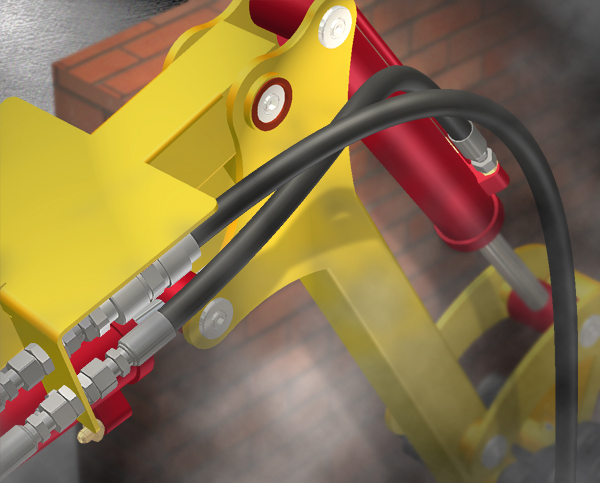

Przewody rurowe programu Autodesk Inventor stanowi dodatek środowiska zespołu. Oferuje dodatkowe narzędzia projektowe dla trasowanych rur sztywnych, rur zagiętych i przewodów giętkich, do zespołów mechanicznych lub projektów wykonawczych w środowisku zespołu.
Aby móc skorzystać z funkcji Przewody rurowe, trzeba posiadać dostęp do biblioteki przewodów rurowych w Content Center. Logowanie do repozytorium lub skorzystanie z Desktop Content, w zależności od konfiguracji instalacji.
Dodanie trasy rury, rurki i przewodu w kontekście istniejącego zespołu oznacza utworzenie przebiegów, zdefiniowanie stylu, zdefiniowanie tras, a następnie wypełnienie ich celem zakończenia przebiegu. Można dodać i zdefiniować wiele tras i przebiegów. Dodatkowo podczas procesu projektowania można dodawać i usuwać określone części rury i łączniki . Po zakończeniu zespołu przewodów rurowych, informacje dotyczące przewodów rurowych można przedstawić w rysunkach i prezentacjach.
Jakie zadania są wykonywane z elementami przewodów rurowych?
Jeśli moduł Przewody rurowe programu Autodesk Inventor jest zainstalowany w systemie, powoduje to dodanie narzędzia Utwórz przebieg rury do karty Zespół i w ten sposób pozwala utworzyć główny zespół przebiegów w standardowym zespole programu Inventor.
Pierwszy dodawany przebieg zostaje aktywowany lokalnie i dostępne stają się dodatkowe funkcje właściwe dla przewodów rurowych.
W środowisku zespołu nadrzędnego można tworzyć reprezentacje widoków projektu, reprezentacje pozycyjne i reprezentacje Poziomu szczegółu, w których dostępne są odpowiednie edycje przewodów rurowych. Przykładowo można edytować trasy przewodu giętkiego w reprezentacji pozycjonalnej i wyłączać komponenty przewodów rurowych w reprezentacji Poziomu szczegółu. Dodatkowo można przekształcać zwykły zespół przewodów rurowych do generatora zespołu iAssembly i tworzyć zbiór możliwych wymian przewodów rurowych składników adaptacyjnego głównego zespołu przebiegów.
W środowisku przebiegu zostaje uaktywniona karta Przebieg rury. Funkcje dodane przez środowisko przebiegu można wykorzystać do:
- Utworzenia i zmodyfikowania stylów odpowiadających standardom przemysłowym.
- Dodania co najmniej jednej trasy do przebiegu.
- Wstawienia łączników z obszaru roboczego aktywnego projektu do tras i przebiegów.
- Połączenia dwóch komponentów względem siebie w zespole przewodów rurowych.
- Wypełnienia wszystkich przebiegów lub wybranych tras.
- Wstawienia do tras i przebiegów łączników biblioteki i części kanału z Content Center przy użyciu upuszczania automatycznego.
- Odświeżenia komponentów biblioteki by upewnić się, że są zgodne z Content Center.
- Korzystać z narzędzi Parametry, aby modyfikować parametry modelu i parametry użytkownika, w celu użycia w projektowaniu trasy.
- Dane wyjściowe przebiegu w formacie ISOGEN lub w formacie giętarki .
- Tworzyć zagnieżdżone reprezentacje Poziomu szczegółu w przebiegu.
- Użycia przeglądarki Modelu do wizualizacji struktury zespołu przewodów rurowych, edycji przebiegów i zmiany widoczności dla tras, przebiegów i komponentów.
W środowisku trasy zostaje uaktywniona karta Trasa. Oprócz wyświetlenia elementów stylu i przeglądarki dla przebiegu, można:
- Projektować trasy rur giętych, trasy rurek sztywnych lub trasy przewodu giętkiego, korzystając z narzędzi trasy automatycznej i narzędzi trasy szkicowanej.
- Tworzyć trasy pochodne i edytować podległe szkice podstawowe .
- Dodawać dodatkowe punkty trasy w trakcie tworzenia lub edycji trasy.
- Umieszczać wiązania geometrii na elementach trasy i opcjonalnie włączać geometrię zewnętrzną jako geometrię odniesienia.
- Dodawać wymiary liniowe, kątowe i promieniowe w celu związania elementów trasy i opcjonalnie przełączać elementy trasy pomiędzy wymiarami sterowanymi a wymiarami sterującymi .
- Konwertować regiony trasy automatycznej do serii kolejnych segmentów trasy szkicowanej.
- Dynamicznie przesuwać punkty trasy i segmenty w regionie trasy automatycznej.
- Dynamicznie dopasowywać długość przewodu giętkiego lub podając dokładne odległości.
- Korzystać z narzędzi Parametry, aby modyfikować parametry modelu i parametry użytkownika, w celu użycia w projektowaniu trasy.
W środowisku części dodane jest narzędzie Tworzenie przewodów rurowych. Można tworzyć normalne części i niestandardowe części iPart celem późniejszego opublikowania w bibliotece Content Center.
Czy rura, rurka i trasy przewodu mogą działać w innych zespołach dodatkowej aplikacji?
Przebiegi rury można wstawiać do dowolnego zespołu dodatkowej aplikacji programu Autodesk Inventor. Przewodów rurowych można używać jak każdego innego zespołu z programu Autodesk Inventor.
Co standardowe instalacje programu Autodesk Inventor mogą uczynić z danymi przewodów rurowych?
Jeśli moduł Przewody rurowe programu Autodesk Inventor nie jest zainstalowany w systemie, w którym przeglądane są dane przewodów rurowych, współpraca z danymi jest ograniczona. Główny zespół przebiegów oraz wszystkie jego elementy są tylko do odczytu.
Zarys komponentu przewodów rurowych jest widoczny w oknie graficznym, ale nie można edytować komponentu. Nie można dodawać nowych komponentów przewodów rurowych.
Zadania, które można wykonać to:
- Otwarcie i edycja zespołu zawierającego główny zespół przebiegów.
- Określanie kolizji z komponentami wypełnionego rurociągu (poprzez wybranie całego głównego zespołu przebiegów w przeglądarce).
- Przeglądanie zarysu danych przebiegu przewodów rurowych w kontekście otwartego pliku zespołu.
- Wyłączenie widoczności celem ukrycia w oknie graficznym komponentów przewodów rurowych.
- Tworzenie szczegółowych rysunków danych wypełnionych przewodów rurowych w dowolnym pliku.
