Należy przypisać zwolnienie z obrotem swobodnym dla jednej z barier ochronnych poniżej wózka. Zwróć uwagę, że ulega ona większemu odkształceniu niż przeciwna bariera ochronna.
- W panelu Połączenia kliknij opcję Zwolnienie

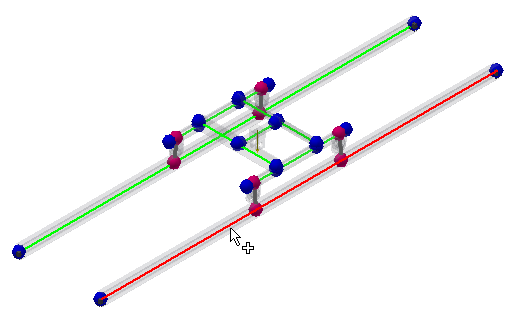

. - Wybierz belkę, jak przedstawiono na ilustracji.

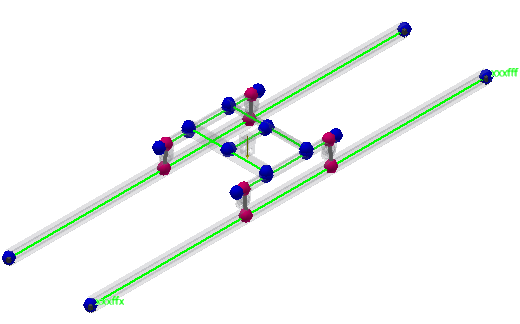

W czasie edycji w pobliżu początkowego końca belki wyświetlony jest Układ współrzędnych belki. Dodatkowo wyświetlane są stopnie swobody na początkowym i końcowym węźle belki. Używane są poniższe symbole:
- x oznacza przemieszczenie lub obracanie typu „stałe”
- f oznacza przemieszczenie lub obracanie typu „brak podniesienia”
- f+ oznacza przemieszczenie lub obracanie typu „podnieś+”
- f– oznacza przemieszczenie lub obracanie typu „podnieś–”
- W oknie dialogowym Zwolnienie opcje brak podniesienia zostały ustawione dla wszystkich trzech osi obracania. Obrót jest swobodny we wszystkich kierunkach. Zatwierdź ustawienia domyślne i kliknij przycisk OK, aby przypisać zwolnienie do wybranej belki.
