- Kolejne połączenie, które należy dodać, to połączenie między zestawem ostrza a popychaczem, umożliwiające ruch popychacza w zacisku ostrza.
Przed utworzeniem połączenia zablokuj połączenie Pryzmatyczne pomiędzy komponentami Prowadnica i Popychacz. Zapobiegnie to poruszaniu się komponentów i pozwoli na sprawniejsze rozwiązanie.
Kliknij prawym przyciskiem myszy połączenie Pryzmatyczne:3 (Prowadnica:1, Popychacz:1) i kliknij polecenie Zablokuj SSS.
- Na pasku wstążki kliknij kartę Symulacja dynamiczna, aby wyświetlić polecenia symulacji. Teraz dodaj połączenie ślizgowe.
- Na panelu Połączenie kliknij polecenie Wstaw połączenie. Z listy rozwijanej wybierz polecenie Ślizg: Krzywa walcowa. Jako dane 1, wybierz profil otworu zacisku ostrza, na którym porusza się popychacz.

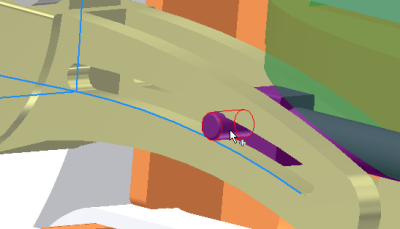

- Jako dane 2, wybierz powierzchnię cylindra popychacza, która porusza się w otworze. Kliknij przycisk OK.
- Odblokuj połączenie pryzmatyczne.
Na tym kończy się rozdział o dodawaniu komponentów i połączeń do zespołów. W tym rozdziale można było nauczyć się:
- Dodawać komponenty zespołu podczas pracy w środowisku symulacji.
- Dodawać wiązania zespołu i obserwować, jak tworzą standardowe połączenia automatycznie.
- Dodawać połączenia, aby symulować warunki mechaniczne w zespole.
