Tworzenie reguły wyłączenia elementu

Ponieważ wymagane parametry zostały wstawione, możemy teraz dodać do modelu składnię logiczną w postaci reguł. Reguły mogą być definiowane dla różnych operacji, w tym wyznaczania wartości parametrów i aktywacji bądź wyłączania elementów. Nasza pierwsza reguła ma za zadanie wyłączać element w części.

Edytor reguł

  1. Na wstążce kliknij kartę Zarządzanie panel iLogic Dodaj regułę .
  2. Wpisz Modify_Feature w polu Nazwa w oknie dialogowym Nazwa reguły, a następnie kliknij przycisk OK, aby wyświetlić okno dialogowe Edycja reguły.

    Okno dialogowe Edycja reguły to podstawa działania iLogic. Służy ono do tworzenia i edycji reguł iLogic.

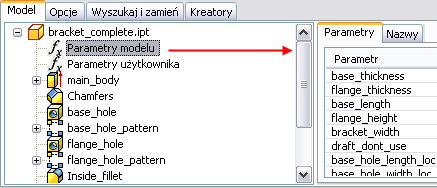

  3. Wybierz kartę Model. Lewy górny panel tego okna zawiera widok drzewa modelu. Kliknij węzeł Parametry modelu w drzewie. Zauważ, że na prawym górnym panelu wyświetlane są teraz wyłącznie parametry modelu.

    Aby przejrzeć inne zestawy parametrów, możesz kliknąć węzeł Parametry użytkownika w drzewie modelu, by wyświetlić wyłącznie parametry utworzone ręcznie.

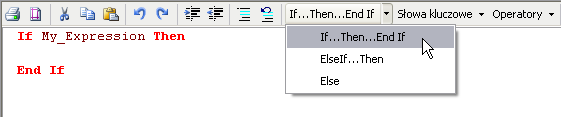

    Reguły wpisuje się w polu tekstowym reguły znajdującym się na dolnym panelu w oknie dialogowym Edycja reguły. Możesz wprowadzać słowa kluczowe reguły, wpisując je bezpośrednio w polu tekstowym. Można też wybrać ogólne instrukcje z paska narzędzi ponad polem tekstowym, a następnie dokonać edycji tych instrukcji.

    Jeśli nie zaznaczono inaczej, niniejsze ćwiczenie opisuje wprowadzanie instrukcji ręcznie.

  4. Kliknij węzeł Parametry użytkownika, by wyświetlić parametry użytkownika.

    W skład modelu wspornika wchodzą dwa otwory: jeden w podstawie, a drugi na kołnierzu.

    (1) otwór kołnierza (2) otwór podstawy

    Tworzona tu reguła włącza (lub wyłącza) otwór podstawy, otwór kołnierza lub oba te otwory. W poprzednim ćwiczeniu utworzony został parametr wielowartościowy o nazwie holes. Do tego parametru zostały przypisane trzy wartości o nazwach base, flange oraz none. Reguła ta włącza otwór kołnierza, gdy wybrana zostaje wartość flange. Wybór wartości base powoduje włączenie otworu podstawy, a wartość none powoduje wyłączenie obu otworów.

Dodawanie parametrów do reguły

Możemy teraz utworzyć regułę. Zaczniemy od ustawienia wartości parametru holes dla kołnierza.

  1. W oknie tekstowym wpisz If (Jeśli), dodając spację po zakończeniu.

    Zauważ, że słowo kluczowe If otrzymuje pogrubienie i kolor czerwony. Kolor czerwony oznacza rozpoznany element języka (w tym wypadku słowo kluczowe).

  2. W drzewie modelu kliknij węzeł Parametry użytkownika, a następnie kliknij dwukrotnie wartość holes, aby wstawić nazwę parametru holes do edytora.
  3. Wpisz znak =, po nim spację, a następnie wpisz "flange" (pamiętaj o znakach cudzysłowu). Dodaj kolejną spację i wpisz Then, aby zakończyć wiersz.

    Zauważ, że do poszczególnych elementów języka dotychczas zdefiniowanego wyrażenia automatycznie stosowane są różne kolory. Kodowanie kolorystyczne ułatwia odczyt reguł i pomaga szybko zrozumieć ich znaczenie oraz wyszukać nieprawidłowo wprowadzone informacje.

  4. Naciśnij klawisz Enter, aby przejść do kolejnego wiersza.

    Otwór kołnierza może być aktywowany przy użyciu funkcji iLogic.

Wstawianie skrawków kodu

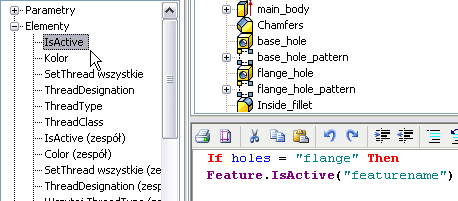

  1. W polu Szablony kodu po lewej stronie edytora kliknij kartę System. Rozwiń węzeł Elementy, następnie kliknij na opcji IsActive, by wstawić ten tekst do edytora.
  2. Kliknij kartę Model w górnej części okna dialogowego Edycja reguły i kliknij pozycję flange_hole w drzewie modelu.
  3. Kliknij kartę Nazwy w prawym górnym rogu okna dialogowego i zauważ, że pozycja flange_hole pojawi się teraz tutaj.

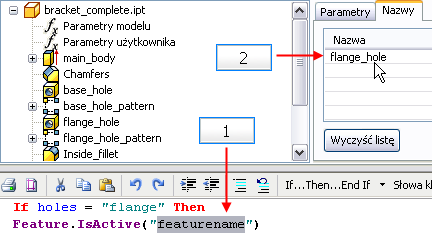

  4. Podświetl pozycję featurename w tekście reguły, a następnie kliknij dwukrotnie flange_hole na karcie Nazwy, aby pozycję featurename zastąpić przez flange_hole.

    (1) Podświetl tekst ogólny. (2) Dwukrotnie kliknij nazwę, by zastąpić podświetlony tekst.

    Funkcja Feature.IsActive określa stan aktywności (stan wyłączenia) elementu podanego w cudzysłowie wewnątrz nawiasu.

  5. Aby przypisać wartość True, najpierw wstaw spację na końcu instrukcji. Po spacji wpisz znak =, po nim kolejną spację, a następnie wpisz wyraz True.

    Przypisana wartość True oznacza, że otwór kołnierza jest aktywny (niewyłączony). W przypadku wybrania opcji flange dla parametru holes chcemy, aby tylko otwór kołnierza był aktywny. Musimy dodać polecenie wyłączające otwór podstawy.

  6. Na końcu tekstu reguły naciśnij klawisz Enter, aby przejść do następnego wiersza, po czym wstaw kolejną funkcję Feature.IsActive("featurename").
  7. Podświetl ciąg featurename i kliknij pozycję base_hole w drzewie modelu. Następnie kliknij dwukrotnie pozycję base_hole na karcie Nazwa, aby pozycję featurename zastąpić przez base_hole i przypisać wartość False.

    Te dwa wiersze włączają otwór kołnierza i wyłączają otwór podstawy. Nowa reguła składa się już z trzech wierszy.

    Kopia bloku kodu

    If holes = "flange" Then
Feature.IsActive("flange_hole") = True
Feature.IsActive("base_hole") = False

    W przypadkach, w których trzeba aktywować otwór podstawy stosowana jest podobna strategia. Należy aktywować otwór podstawy i wyłączyć otwór kołnierza.

Ponowne wykorzystanie bloków kodu

Aby utworzyć kolejny fragment reguły, skopiuj i wklej nadający się do ponownego użytku fragment wcześniejszych instrukcji. Następnie zmodyfikuj wklejony fragment zależnie od potrzeb.

  1. Naciśnij klawisz Enter, aby wstawić nowy wiersz, a następnie wpisz ElseIf.
  2. Podświetl nadający się do ponownego użytku tekst obejmujący wszystko za słowem If i naciśnij Ctrl + C, aby skopiować tekst do schowka. Następnie umieść kursor za słowem ElseIf i naciśnij Ctrl + V, aby wkleić tekst.
    Uwaga: Możesz również wycinać, kopiować i wklejać, klikając prawym przyciskiem myszy wybrany tekst i wybierając odpowiednie polecenie z menu kontekstowego. Menu zawiera również inne polecenia edycji. Możesz też skorzystać z ikon na pasku narzędzi edycji ponad polem tekstu reguły.
  3. We wklejonym tekście zamień Kołnierz na Baza, a następnie zamień warunki Prawda i Fałsz.

    Kopia bloku kodu

    If holes= ”flange” Then
Feature.IsActive(“flange_hole”) = True
Feature.IsActive(“base_hole") = False
ElseIf holes = “base” Then
Feature.IsActive(“flange_hole”) = False
Feature.IsActive(“base_hole”) = True
  4. Dodaj kolejną instrukcję ElseIf i użyj powyższej metody kopiuj-wklej, by utworzyć trzecią część reguły dla przypadku, w którym nie jest wymagany żaden z otworów. Zmodyfikuj nowo wklejony tekst tak, aby oba elementy otworowe były wyłączone, gdy parametr holes ma wartość none.
  5. Zakończ instrukcję, wpisując End If (lub klikając odpowiedni przycisk słowa kluczowego).

    Reguła jest kompletna.

    Kopia bloku kodu

    If holes = "flange" Then
Feature.IsActive("flange_hole") = True
Feature.IsActive("base_hole") = False
ElseIf holes = "base" Then
Feature.IsActive("flange_hole") = False
Feature.IsActive("base_hole") = True
ElseIf holes = "none" Then
Feature.IsActive("flange_hole") = False
Feature.IsActive("base_hole") = False
End If
  6. Kliknij przycisk OK w oknie dialogowym Edycja reguły.

    Jeśli nie występują żadne błędy, okno dialogowe zostanie zamknięte i nie wyświetli się komunikat o błędzie. W przeglądarce reguł pojawi się ikona reprezentująca nową regułę.

  7. Aby sprawdzić poprawność nowej reguły, kliknij kartę Zarządzanie panel iLogic Przeglądarka reguł i wyświetl drzewo.

    Przeglądarka reguł umożliwia przeglądanie reguł w bieżącym modelu. Z funkcjami przeglądarki zapoznamy się w dalszej części ćwiczenia.

Testowanie reguły sterującej wyłączeniem elementu

  1. Na wstążce kliknij kartę Zarządzanie panel Parametry Parametry, aby wyświetlić okno dialogowe Parametry.
  2. Kliknij ikonę węzła po lewej stronie pola Parametry modelu, by zwinąć listę parametrów modelu.
  3. Kliknij w polu Równanie parametru holes, aby włączyć strzałkę wielowartościowego menu rozwijanego. Następnie kliknij strzałkę i wybierz flange z menu rozwijanego.
  4. Kliknij dowolną inną komórkę i przyjrzyj się wspornikowi. Jedynym wyświetlanym otworem jest otwór kołnierza.
  5. Zmień wybór wartości na base, a następnie kliknij inną komórkę. Wyświetlany jest wyłącznie otwór podstawy.
  6. Na zakończenie zmień wybór wartości na none, a następnie kliknij inną komórkę. Żaden z otworów nie jest wyświetlany.
  7. Kliknij przycisk Gotowe, aby zamknąć okno dialogowe Parametry.

Zmiana nazwy reguły sterującej wyłączeniem elementu

Utworzona reguła wymaga bardziej opisowej nazwy.

  1. Na wstążce kliknij kartę Zarządzanie panel iLogic Przeglądarka reguł .
  2. W drzewie kliknij pozycję Modify_Feature, aby podświetlić regułę, a następnie kliknij ją jeszcze raz, aby włączyć tryb edycji.
  3. Zmień nazwę reguły na Hole_Rule i naciśnij klawisz Enter.
  4. Zamknij przeglądarkę reguł.
