Na tym etapie należy utworzyć szereg konfiguracji geometrycznych, obejmujących również grubość modelu, w celu zoptymalizowania wagi. Wymagane jest dodanie parametrów do tabeli parametrycznej.
Dodawanie parametrów do tabeli parametrycznej
- Na panelu Zarządzanie kliknij Tabela parametrów.
- W przeglądarce kliknij prawym przyciskiem myszy węzeł część poniżej węzła Symulacja (parametryczna) i kliknij Wyświetl parametry.
- W oknie Wybierz parametry zaznacz pole wyboru po lewej stronie parametru o nazwie d2, 12 mm.
- Kliknij przycisk OK.
Po zidentyfikowaniu parametru, który ma być używany, należy zdefiniować jego zakres i wygenerować odpowiednie konfiguracje geometryczne.
Definiowanie zakresu parametru
- W komórce Wartości parametru Wyciągnięcie1 d2 wpisz zakres 6–12. Wartości muszą być podane w kolejności rosnącej.
- Naciśnij klawisz Enter, aby zatwierdzić wartości. Po kliknięciu w polu Wartość będzie ona wynosić 6–12:3. Oznacza to, że zakres zawiera teraz trzy wartości. Są one równomiernie rozłożone w całym zakresie, stąd wartości 6, 9 i 12.Uwaga: Liczba po dwukropku oznacza liczbę odpowiednich konfiguracji dodatkowych, oprócz konfiguracji podstawowej. Podstawą jest wartość 12 mm, natomiast dwie dodatkowe konfiguracje to 6 mm i 9 mm.
Po określeniu zakresu parametru można wygenerować różne konfiguracje w oparciu o wartości z zakresu.
Generowanie konfiguracji
- Kliknij prawym przyciskiem myszy wiersz tabeli parametrów i wybierz opcję Generuj wszystkie konfiguracje. Wówczas rozpocznie się proces generowania modelu.

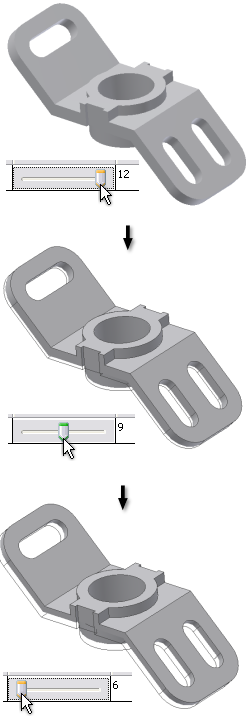

- Po zakończeniu procesu generowania modelu przesuń suwak, aby zobaczyć różne wygenerowane kształty.
Tabela parametrów nie jest jeszcze skonfigurowana, więc nie należy jej zamykać.
