Najpierw zmodyfikujmy wymiary szkicu:
- Kliknij dwukrotnie opcję Szkic1 w przeglądarce, aby przełączyć na tryb Szkic.
- Kliknij prawym przyciskiem myszy okno graficzne, a następnie wybierz opcję Wyświetlanie wymiarów
Wyrażenie. - Kliknij dwukrotnie poziomy, 10 mm wymiar u podstawy szkicu.
- W oknie Edytowanie wymiaru wpisz wartość Bazowy.

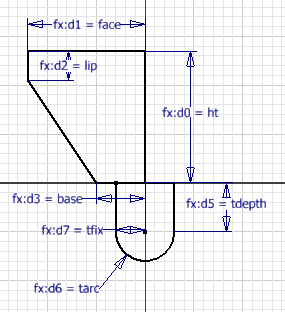

- Zamień inne wymiary na parametry z arkusza kalkulacyjnego, jak przedstawiono na ilustracji. Uwaga: W nazwach parametrów rozróżniana jest wielkość liter. Nieprawidłowe nazwy parametrów są wyświetlane na czerwono.
- Na wstążce kliknij kartę Szkic panel Wyjście Zakończ szkic.
