Interaktywnie ustawia nieruchomy punkt konstrukcyjny w wyniku przeciągania układu osi po płaszczyźnie, wzdłuż osi, poprzez obrót, dowolne przemieszczenie albo przez wpisanie wartości wzdłuż osi X, Y lub Z. Przemieszczenie jest sterowane przez wybrany obszar układu osi.
Polecenie Obrót/przesunięcie 3D jest uruchamiane podczas tworzenia lub edycji nieruchomego punktu konstrukcyjnego w szkicu 3D lub w części. Kiedy układ jest wyświetlony, wybierz lub przeciągnij segment układu, aby wskazać typ wybranego przekształcenia lub kliknij go, aby otworzyć okno dialogowe. W oknie dialogowym można wprowadzić współrzędne, które zdefiniują dokładne położenie nieruchomego punktu konstrukcyjnego.
Zamiast wprowadzać współrzędne można przeciągnąć układ osi. Współrzędne X, Y i Z zostaną dynamicznie uaktualnione w oknie dialogowym.

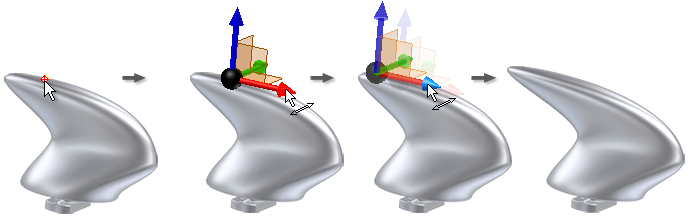

Na poniższym rysunku polecenie Obrót/przesunięcie 3D jest wykorzystane do przesunięcia punktu konstrukcyjnego używanego przez opcję Wyciągnięcie do punktu.
Ruch nie odbywa się tylko równolegle do osi części. Polecenie Obrót/przesunięcie 3D można obrócić wokół dowolnej osi i w ten sposób ustalić kierunek następnego przemieszczenia.
Kolory osi na układzie Obróć/Przesuń 3D
Kolory pomagają zidentyfikować osie, które zmieniają orientację po obróceniu polecenia układu. Kolory odpowiadają standardowym kolorom głównych osi części:
- Oś X jest czerwona.
- Oś Y jest zielona.
- Oś Z jest niebieska.
Po zmianie kolorów systemowych lub kolorów układu mogą one nie odpowiadać kolorom osi części.
Jeśli układ zostanie obrócony, zmieni się jego dopasowanie względem osi części. Informacje o głównych osiach są wyświetlane w lewym dolnym rogu okna graficznego.
Funkcje przekrojów układu
Przy pierwszym uruchomieniu układu osi, sfera początku układu będzie zgodna z geometrią, gdzie powstanie lub będzie modyfikowany nieruchomy punkt konstrukcyjny. Kliknij lub przeciągnij element układu, aby określić typ wybranego przekształcenia . Zostanie otwarte okno dialogowe Obróć/przesuń 3D z kontekstem wybranej transformacji. Można wybrać inne elementy układu i ustalić położenie oraz orientację układu metodą przeciągania lub przez podanie dokładnych współrzędnych i kątów.
- Groty strzałek
-
Przesuwają układ i wybrany punkt konstrukcyjny wzdłuż osi.
- Osie
-
Obracają układ i wybrany punkt konstrukcyjny wokół osi.
- Płaszczyzny
-
Przesuwają układ i wybrany punkt konstrukcyjny na wybranej płaszczyźnie.
- Sfera
-
Pozwala na dowolne przemieszczenie w płaszczyźnie widoku. Należy przeciągnąć w płaszczyźnie aktywnego widoku lub podać współrzędne w dowolnym kierunku. Po wpisaniu współrzędnych w oknie dialogowym, nie można wykonać przeciągnięcia, ponieważ układ nie będzie już w płaszczyźnie aktywnego widoku.
