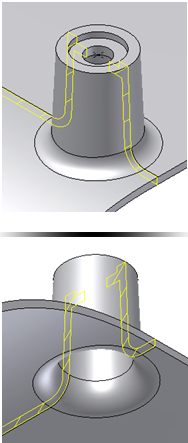

W tym przykładzie pokazano, jak otrzymać ścianę o stałej szerokości na przecięciu pomiędzy elementem a częścią. Ściana o stałej szerokości jest często wymogiem dla produktów formowanych z plastiku.
- Na wstążce kliknij
kartę Model 3D
panel Część z tworzywa sztucznego
Reguła zaokrąglania
. - Ustaw opcję Źródło do elementu i wybierz kominek. Ustaw regułę Względem części. Odznacz opcję Wszystkie zaokrąglenia wypukłe. Wprowadź odpowiednie zaokrąglenie dla zewnętrznej strony części.
- Kliknij aby dodać kolejną regułę. Ustaw opcję Źródło do elementu i wybierz kominek. Ustaw regułę Względem części. Odznacz opcję Wszystkie zaokrąglenia. Wprowadź promień, który ma tę długość, co promień, który został wprowadzony w poprzedniej regule, powiększony o grubość części.
- Kliknij przycisk OK. Reguła zaokrąglenia jest wykonana, a część ma stałą grubość w miejscu przecięcia kominek - bryła części.
