Można również ustawić dowolny punkt widzenia jako widok Przód.
- Wybierz dowolną powierzchnię za pomocą narzędzia ViewCube, inną niż powierzchnia aktualnie oznaczona jako Przód.
- Kliknij prawym przyciskiem myszy narzędzie ViewCube, a następnie wybierz opcję Ustaw bieżący widok jako widok z przodu.
Menu kontekstowe nie pojawia się w animacjach.
Funkcja ta powoduje zmianę orientacji wszystkich widoków prostokątnych i izometrycznych modelu, np. widok Tył musi być zawsze przeciwny do widoku Przód.
Zauważ, że widok nie musi być prostokątny. Można określić dowolny punkt widzenia jako widok Przód.
Aby uwzględnić zmienione definicje na rysunku, upewnij się, że opcja Model bazowy jest wybrana w Edytorze stylów i standardów. Aby uzyskać dostęp do tej opcji:
- Rozpocznij tworzenie nowego rysunku.
- Na wstążce kliknij
kartę Zarządzanie
panel Style i standardy
Edytor stylów
. - W przeglądarce Edytor stylów i standardów wybierz odpowiedni standard dla węzła Standard.
- Wybierz kartę Wyświetl właściwości.
- Upewnij się, że wybrano opcję Model bazowy w menu rozwijanym Przednia płaszczyzna widoku.

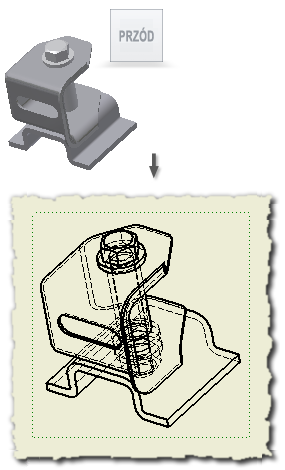

Tak jak sugerowano na wstępie, widoki rysunkowe utworzone po ponownym zdefiniowaniu widoku modelu uwzględniają ponownie zdefiniowany widok modelu.

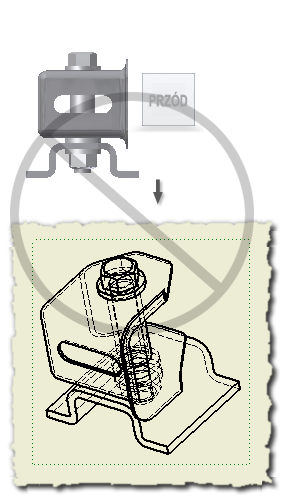

Z drugiej strony redefiniowanie modelu widoku nie jest wstecznie skojarzone. Widoki rysunków utworzone przed zmianą definicji widoku modelu nie są dostosowywane do zmienionej definicji.
Zamknij Edytor stylów i standardów.
