Ucinanie krzywej szkicu

Utnij krzywe lub usuń ich segmenty.

W szkicu 3D ucina krzywe do przecięcia ze ścianą, płaszczyzną konstrukcyjną lub powierzchnią.

Ucinanie bez wybierania obwiedni (szkic 2D i 3D)

1. Na wstążce kliknij kartę Szkicuj panel Modyfikuj Utnij .
2. W oknie graficznym, ustaw kursor nad krzywą, aby wyświetlić podgląd ucięcia, a potem kliknij krzywą, aby zatwierdzić.
   Uwaga: Wybranie krzywej bez fizycznych lub wirtualnych punktów przecięcia spowoduje usunięcie krzywej.
3. Kontynuuj ucinanie krzywych.
4. Aby przerwać ucinanie krzywych, naciśnij klawisz Esc, wybierz inne polecenie lub kliknij prawym przyciskiem myszy i wybierz polecenie OK.
Wskazówka: Aby zmienić polecenie na Wydłuż lub Podziel, kliknij prawym przyciskiem myszy i wybierz odpowiednią opcję. Aby tymczasowo wykonać operację wydłużenia, przytrzymaj klawisz Shift. Po zwolnieniu przycisku myszy nastąpi powrót do operacji ucinania.

Ucinanie do wybranych obwiedni (szkic 2D)

1. Na wstążce kliknij kartę Szkicuj panel Modyfikuj Utnij .
2. Przytrzymaj klawisz CTRL i zwróć uwagę, że na pasku stanu lub w zgłoszeniu dynamicznym pojawiło się polecenie „Wybierz geometrię, za pomocą której wykonane zostanie ucięcie”.

   Wybierz pierwszą geometrię obwiedni.

   Zwolnij klawisz CTRL.

3. Aby wybrać tylko jedną geometrię obwiedni, kliknij prawym przyciskiem myszy i wybierz polecenie Kontynuuj. W przeciwnym wypadku wybierz drugą geometrię obwiedni.
4. W oknie graficznym, ustaw kursor nad krzywą, aby wyświetlić podgląd ucięcia, a potem kliknij krzywą, aby zatwierdzić.

   Wszystkie linie lub krzywe, które przetnie ścieżka kursora, zostaną ucięte.

5. Kontynuuj ucinanie krzywych.
6. Aby przerwać ucinanie krzywych, naciśnij klawisz Esc, wybierz inne polecenie lub kliknij prawym przyciskiem myszy i wybierz polecenie OK.

Pokaż, jak uciąć krzywe szkicu

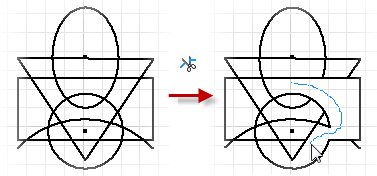

Dynamiczne ucinanie geometrii szkicu (szkic 2D)

1. Na wstążce kliknij kartę Szkicuj panel Modyfikuj Utnij .
2. W oknie graficznym przytrzymaj lewy przycisk myszy i przesuń kursor na szkic. Wszystkie linie i krzywe, których kursor dotknie, zostaną ucięte.
3. Aby przerwać ucinanie krzywych, naciśnij klawisz Esc, wybierz inne polecenie lub kliknij prawym przyciskiem myszy i wybierz polecenie OK.

Pokaż, jak dynamicznie uciąć krzywe szkicu
