Użyj funkcji redagowania złączy, aby dostosować właściwości złącza dostępne w opcji Kable i wiązki przewodów. Redagowanie złączy jest konieczne, aby można je było stosować z kablami taśmowymi. Ponadto opcja wyświetlania naturalnej krzywizny działa wyłącznie pomiędzy złączami, które przeszły redagowanie.
- Jeśli nie jest jeszcze otwarty, przejdź do pliku Enclosure_Assembly_basics.iam i otwórz go.
- W przeglądarce zespołu dwukrotnie kliknij część o nazwie 360124.
- W karcie Zarządzanie, w panelu Redagowanie kliknij polecenie Redagowanie złącza.

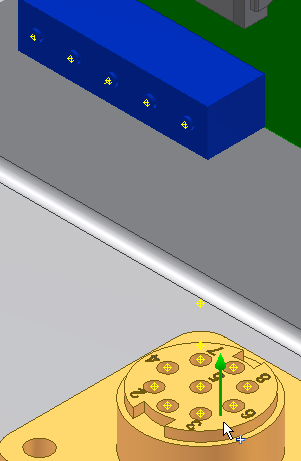

- Zdefiniować można różne własności złącza, ale do celów tego ćwiczenia potrzebne jest tylko zdefiniowanie kierunku zewnętrznego złącza. Kliknij powierzchnię części 360124 tak, jak pokazano na rysunku. Upewnij się, czy strzałka Kierunek zewnętrzny jest wyświetlana tak, jak pokazano.
- Kliknij przycisk OK, aby zaakceptować zmiany.
- W oknie dialogowym Wynik redagowania kliknij przycisk OK. Kliknij polecenie Wróć, aby zakończyć edycję części.
- Wykonaj te same kroki, aby utworzyć połączenia z obu części: LTP i 360575. W każdym przypadku strzałka Kierunek zewnętrzny powinna wskazywać do wewnątrz zespołu obudowy.
- Zapisz plik i skojarzone z nim części.
