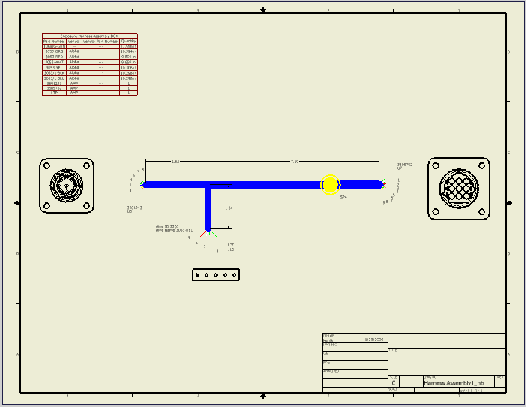

Umieszczanie i edycja widoków złączy w tablicy montażowej

Złącza nie są automatycznie wstawiane do tablicy montażowej razem ze skojarzoną wiązką przewodów, należy je więc umieścić za pomocą polecenia Złącze. Przed umieszczeniem złączy można ustawić domyślne właściwości widoku lub podczas umieszczania wybranych złączy nadpisać ich właściwości domyślne. Właściwości domyślne można ustawić w oknie dialogowym Ustawienia tablicy montażowej na karcie Widok. Wszystkie widoki złączy umieszczane są domyślnie.

Widoki bazowe złączy nie są skojarzone z odpowiednimi końcówkami przewodów. Przeniesienie końcówek przewodów nie powoduje przeniesienia skojarzonych z nimi złączy.

Uwaga: Aby sprawdzić, czy oznaczenie odwołania zostało ustawione poprawnie, przed umieszczeniem złączy należy zapoznać się z listą złączy. Istnieje jednak możliwość umieszczenie złączy bez oznaczenia odniesienia.

Umieszczanie jednego lub kilku widoków złączy

1. Utwórz nowy rysunek tablicy montażowej lub otwórz istniejący.
2. Na wstążce kliknij kartę Wstaw widoki panel Tworzenie Złącze .
   Uwaga: Aby to polecenie zostało udostępnione, należy wybrać opcję Zakończ szkic.
3. W oknie dialogowym Umieść widoki złącza wykonaj jedną z następujących czynności:
   • Aby umieścić wszystkie widoki złącza, kliknij przycisk Wybierz wszystko lub OK.
   • Aby zmienić atrybuty wyświetlania, wprowadź wartość odsunięcia i wybierz orientację lub skalę. W polu Styl kliknij przycisk wyświetlenia lub usunięcia ukrytych linii i wybierz widok cieniowany.
   • Aby wykluczyć co najmniej jeden widok złącza, usuń zaznaczenie odpowiednich pól wyboru lub kliknij przycisk Wyczyść wszystko.
4. Kliknij przycisk OK.
5. Aby szybko umieścić dodatkowe nieumieszczone złącza, kliknij prawym przyciskiem myszy w oknie graficznym, wybierz opcję Powtórnie umieść widoki złącza, a następnie powtórz czynność 3 lub kliknij przycisk Tak.

Uwaga: Aby opuścić okno bez umieszczania widoków złącza, kliknij przycisk Anuluj.

Edycja widoków złącza

Podczas edycji rzutu bazowego dla złącza można zmienić orientację, styl, skalę oraz etykietę.

1. W rysunku tablicy montażowej kliknij prawym przyciskiem myszy widok złącza, a następnie wybierz opcję Edycja orientacji widoku.
2. W oknie dialogowym Widok rysunku zmień ustawienia zgodnie z potrzebami:
   • W polu Orientacja wybierz z listy orientację standardową.
   • W polu Styl kliknij przycisk, aby wybrać styl wyświetlania.
   • Wprowadź lub wybierz nową skalę lub etykietę. Kliknij przycisk, aby włączyć lub wyłączyć widoczność.
3. Kliknij przycisk OK.

Usuwanie widoków złączy

Aby usunąć widok złącza, kliknij go prawym przyciskiem myszy, a następnie wybierz opcję Usuń.
