Informacje o ćwiczeniu

Zredagujesz, a następnie opublikujesz niestandardowe kolanko do użycia w stylu linii drenażu samoistnego.

Kategoria

Systemy trasowane

Wymagany czas

30 minut

Używany plik ćwiczeniowy

Podłącz się do biblioteki Content Center i wejdź do biblioteki zapisu/odczytu.

Jeśli taka biblioteka nie jest dostępna, w ćwiczeniu zostanie pokazane, jak ją utworzyć.

Uwaga: Kliknij łącze i przeczytaj niezbędne instrukcje instalacji plików ćwiczeń pod adresem http://www.autodesk.com/inventor-tutorial-data-sets-2014. Następnie pobierz zestawy danych ćwiczenia i wymagane instrukcje instalacji plików ćwiczeń, a potem zainstaluj zestawy danych zgodnie z instrukcją.

Linie drenażu samoistnego zachowują nachylenie lub spadek, aby siła ciężkości mogła drenować przebieg. Na przykład fragmenty trasy, które w innym przypadku byłyby poziome, są nachylone o dwa stopnie w stosunku do poziomu.

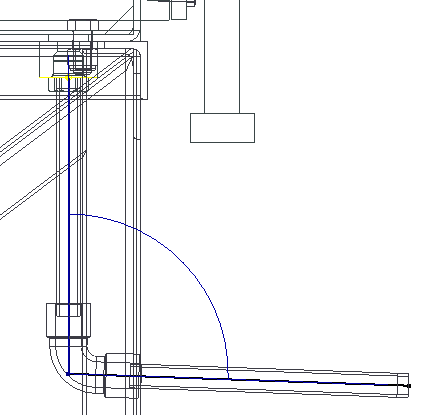

Aby utworzyć przebieg drenażu samoistnego, w pierwszej kolejności tworzy się styl linii samoistnego drenażu, a następnie przebieg z aktywowanym tym stylem. Do linii drenażu samoistnego wykorzystywane są łączniki, których kąty zagięcia lub połączenia wynoszą więcej niż 45, ale mniej niż 90 stopni, na przykład 88 stopni.

Ćwiczenie jest przeznaczone dla środowiska jednego użytkownika, którego biblioteki są przechowywane w folderze Desktop Content. Jeżeli użytkownik jest członkiem grupy roboczej, która korzysta ze wspólnych bibliotek, wówczas, aby edytować biblioteki, użytkownik musi być administratorem bibliotek i mieć uprawnienia do edycji. Ponadto metoda tworzenia bibliotek użytkownika na serwerze jest inna niż metoda przedstawiona w niniejszym ćwiczeniu.

Przykłady w tym ćwiczeniu wykorzystują zawartość opartą na wielu różnych standardach. Jeśli konfiguracja narzędzia Content Center nie zawiera tej samej biblioteki, można przeczytać ćwiczenie bez wykonywania etapów lub użyć podobnej części z innej biblioteki. Na przykład w tym ćwiczeniu wywoływana jest śruba ze standardu ISO, a ponieważ biblioteka zawiera tylko części ANSI, wywoływaną śrubę można zastąpić podobną śrubą z biblioteki ANSI.

Cele

Utworzysz styl linii drenażu samoistnego.
Utworzysz trasę linii drenażu samoistnego.
Wypełnisz trasę linii drenażu samoistnego.
Utworzysz bibliotekę odczytu/zapisu w bibliotece Content Center.

Wymagania wstępne

Umiejętność aktywowania projektu i nawigacji w przestrzeni modelu za pomocą różnych narzędzi widoku.
Więcej informacji znajduje się w dziale Pomoc, w części „Pierwsze kroki”.

Porady dotyczące nawigacji

Użyj opcji Dalej lub Wstecz na dole po lewej stronie, aby przejść do następnej strony lub wrócić do poprzedniej.

Dalej
