Parametryczna analiza statyczna.
| Poziom umiejętności | Poziom 3 umiejętności specjalne |
| Wymagany czas | 20 minut |
| Używane pliki ćwiczeniowe | PivotBracket.ipt |
Druga symulacja to analiza parametryczna tego samego modelu. Analizy parametryczne różnicują parametry modelu, aby uaktualnić geometrię i ocenić różne konfiguracje danej konstrukcji. Celem przeprowadzania tej statycznej analizy strukturalnej jest zminimalizowanie wagi modelu.
Cele
- Kopiowanie symulacji.
- Używanie parametrów analizy w celu ustalenia, jak należy dostosować wagę modelu.

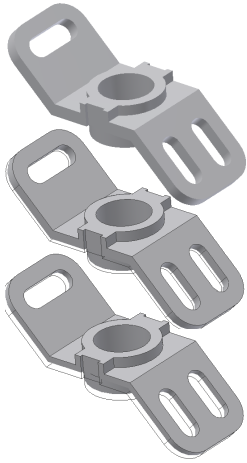

- Generowanie różnych konfiguracji parametrycznej geometrii wymiarów.
- Modyfikowanie wiązań konstrukcji i wyświetlanie wyników tych zmian.
Wymagania wstępne
- Wykonano Symulację 1 (analiza modalna), pierwszą część tego zestawu ćwiczeń.
- Więcej informacji znajduje się w dziale Pomoc, w części „Pierwsze kroki”.
Porady dotyczące nawigacji
- Przycisk Pokaż znajdujący się w lewym górnym rogu wyświetla spis treści dla tego ćwiczenia z odnośnikami nawigacyjnymi do każdej strony.
- Przycisk Do przodu w prawym górnym rogu ekranu umożliwia przejście do następnej strony.
