Dynamiczna zmiana położenia segmentów i punktów sztywnej trasy

Kierunki i odległości dozwolone w dynamicznej edycji są zgodne w warunkami ustalonymi przez aktualny styl i dane połączenia. Kiedy zmiany dokonywane są na regionie automatycznej trasy, system automatycznie przelicza nowe rozwiązania dla trasy automatycznej. Do edycji punktów i segmentów trasy automatycznej należy używać następujących poleceń:

Szkicowane punkty trasy i segmenty są zazwyczaj edytowane poprzez umieszczanie wiązań geometrycznych i wiązań wymiarowych. Dana geometria trasy może się dynamicznie aktualizować do nowej orientacji i wymiarów, jeśli nie są one w pełni związane. Można również użyć narzędzia Obrót/przesunięcie 3D, aby ponownie zdefiniować pośrednie punkty trasy, oraz wolne punkty końcowe trasy.

Uwaga: Można otrzymać bardziej dokładną odległość poprzez kontrolowanie dokładności wymiaru liniowego. Domyślna wartość dokładności wynosi 0.123. Aby zmienić bieżące ustawienie, kliknij kartę Narzędzia panel Opcje Ustawienia dokumentu kartę Jednostki, a następnie wybierz opcję z listy Dokł. wyśw. wymiarów liniowych.

Przesuwanie z przybliżeniem pośrednich punktów trasy domyślnego łącznika(Przesuń węzeł)

  1. Aktywuj trasę rury lub trasę rurki zawierającą region trasy automatycznej.
  2. Na wstążce kliknij kartę trasa panel Tworzenie Przesuń węzeł i przesuń odpowiedni punkt trasy skojarzony z domyślnym łącznikiem złączki lub prawym przyciskiem myszy kliknij punkt trasy i wybierz opcję Przesuń węzeł.
  3. Zwolnij przycisk myszy, aby zakończyć przeciąganie.
  4. Kliknij prawym przyciskiem myszy w oknie graficznym i wybierz Gotowe.
  5. Ponownie kliknij prawym przyciskiem myszy i wybierz Zakończ edycję.

Dokładne przesuwanie pośrednich punktów trasy domyślnego łącznika (Edycja pozycji)

  1. Aktywuj trasę rury lub rurki.
  2. Kliknij prawym przyciskiem odpowiedni punkt trasy w przeglądarce Model lub w oknie graficznym i wybierz narzędzie Edycja pozycji.
  3. Poprawne długości nowych pozycji na trasie zmieniają kolor na czerwony. Poprawne długości dla nowych pozycji są określane w stylu aktywnym przez minimalne i maksymalne długości segmentu.
  4. Kliknij, aby ustanowić nową pozycję punktu trasy lub kliknij prawym przyciskiem myszy wewnątrz poprawnej długości na trasie, a następnie wybierz polecenie Wprowadź odległość:
    • Aby przyciąć segment, zatrzymaj kursor nad bieżącą długością trasy, a następnie wprowadź poprawne, dodatnie odsunięcie.
    • Aby wydłużyć segment, zatrzymaj kursor poza bieżącą długością trasy, a następnie wprowadź poprawne, dodatnie odsunięcie.
  5. Kliknij prawym przyciskiem myszy i wybierz Koniec edycji.

Przesuwanie z przybliżeniem pośrednich segmentów trasy automatycznej (Przesuń segment)

  1. Aktywuj trasę rury lub trasę rurki zawierającą region trasy automatycznej.
  2. Na wstążce kliknij kartę Trasa panel Tworzenie Przesuń segment i przesuń odpowiedni segment w regionie trasy automatycznej lub kliknij segment prawym przyciskiem myszy i wybierz opcję Przesuń segment.

    Strzałka przybiera kolor czerwony, aby zaznaczyć kierunek przeciągania.

  3. Zwolnij przycisk myszy, aby zakończyć przeciąganie.
  4. Kliknij prawym przyciskiem myszy w oknie graficznym i wybierz Gotowe.
  5. Ponownie kliknij prawym przyciskiem myszy i wybierz Zakończ edycję.

Pokaż, jak używać polecenia Przesuń segment

Dokładne przesuwanie pośrednich segmentów trasy automatycznej (Edycja pozycji)

  1. Aktywuj trasę rury lub trasę rurki zawierającą region trasy automatycznej.
  2. Kliknij prawym przyciskiem na odpowiedni segment pośredni w regionie trasy automatycznej i wybierz polecenie Edycja pozycji.

    Narzędzie Trasowanie prostopadłe 3D jest wyświetlone na wybranym segmencie, tak jak na następującym obrazku:

  3. Aby określić dokładną odległość, wykonaj dowolną z poniższych czynności:
    • Kliknij prawym przyciskiem myszy oś i wybierz polecenie Wprowadź odległość, aby wprowadzić żądaną wartość.
    • Zatrzymaj kursor na osią i wprowadź wartość przy pomocy klawiatury, kiedy wyświetlony będzie zielony podgląd punktu trasy. Okno dialogowe Wprowadź odległość jest automatycznie pokazane i wyświetla wartość.
    • Przesuń kursor nad oś, poczekaj na wyświetlenie etykietki odległości, a następnie kliknij, aby ustanowić nowe położenie.
  4. Jeśli dostępne są dodatkowe rozwiązania, pojawia się narzędzie Wybierz drugi, aby umożliwić przełączanie między rozwiązaniami. Kliknij środkowy obszar, aby dokonać wyboru. Możesz również w późniejszym czasie przełączyć rozwiązanie trasy automatycznej na alternatywne.
  5. Kliknij prawym przyciskiem myszy w oknie graficznym i wybierz Koniec edycji.

Zdefiniuj pośrednie punkty trasy szkicowanej oraz swobodne końce trasy (Obróć/przesuń 3D)

Osie układu domyślnie odnoszą się do układu współrzędnych świata, ale mogą różnić się od kierunku trasy. W celu dokładnego określenia odległości X, Y, Z względem kierunku trasy, można ponownie zdefiniować wyrównanie osi do segmentu trasy.

  1. Aktywuj trasę rury lub rurki.
  2. Kliknij prawym przyciskiem myszy odpowiedni punkt trasy w przeglądarce modelu lub w oknie graficznym i wybierz Obróć/przesuń 3D.
  3. Opcjonalnie kliknij narzędzie Zmień definicję wyrównania lub pozycji, kliknij oś układu, a następnie pobierz segment trasy.

    Oś układu narzędzia Obróć/przesuń 3D dopasowuje się odpowiednio do kierunku trasy.

  4. Użyj swobodnego przenoszenia lub wprowadź dokładne wartości, aby przesunąć punkt trasy dokładnie lub z przybliżeniem.
  5. Kliknij Zastosuj lub OK.

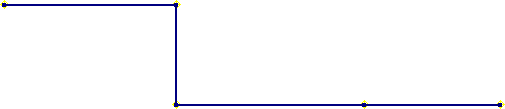

Użycie polecenia Przesuń segment do usuwania zbędnych segmentów w regionie trasy automatycznej

Polecenie Przesuń segment można użyć do usuwania niechcianych segmentów pośrednich w regionie trasy automatycznej, gdy przyległe segmenty są na tej samej płaszczyźnie i prostopadłe do siebie. Należy się upewnić się, że przesuwany odcinek nie pokrywa się z żadnym innym odcinkiem. W innym wypadku system automatycznie obliczy kształt trasy.

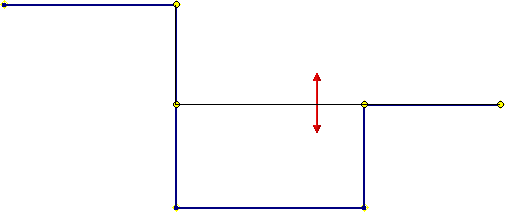

  1. Aby usunąć niepożądany segment w regionie trasy automatycznej, kliknij kartę Trasa panel Tworzenie Przesuń segment w celu przeciągnięcia segmentu tak, aby punkty trasy pokryły się z punktami przyległymi.

    Jeśli naruszona jest minimalna długość dla stylu podczas przeciągania, to naruszający ją segment lub segmenty zmieniają kolor na czerwony. Dodatkowo czerwonymi literami wyświetlana jest etykieta z długością segmentu oraz komunikat <Minimalna długość rury>.

  2. Zwolnij przycisk myszy, aby zakończyć przeciąganie.

  3. Aby usunąć punkt trasy należy wykonać dowolną z poniższych czynności:
    • Kliknij prawym przyciskiem myszy punkt trasy i wybierz Usuń.
    • Kliknij kartę Trasa panel Tworzenie Przesuń segment w celu przeciągnięcia punktu trasy tak, aby pokrył się z punktem przyległym.
Wskazówka: Podczas przesuwania segmentu, należy użyć klawisza ESC do anulowania przesuwania i powrotu do typowej edycji.

Pokaż, jak rozumieć wyrównywanie trasy segmentu

Temat nadrzędny: Informacje ogólne
