Po utworzeniu symulacji i wprowadzeniu parametrów do przeliczenia, należy uruchomić symulację. Symulacja tworzy zestaw wyników analizy metodą elementów skończonych dla wszystkich zdefiniowanych kombinacji parametrów.

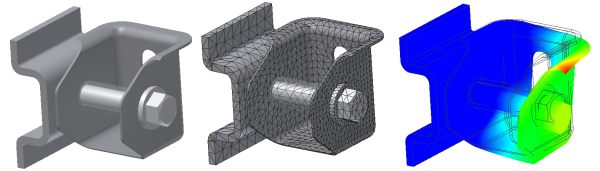

Symulacja wykonuje następujące działania:
- Tworzy przypadki.
- Wykonuje modelowanie geometryczne.
- Wykonuje automatyczne wykrywanie kontaktów.
- Tworzy siatki.
- Rozwiązuje model dla wszystkich punktów danych.
Po zakończeniu symulacji wyniki są dostępne w panelu graficznym.
Obsługiwane są elementy zespołu oraz konstrukcje spawane. Wszystkie parametry używane przez te elementy można włączyć do symulacji wymiarów parametrycznych, włącznie ze spoinami jednowarstwowymi.
Bryły spawane znajdują się na liście brył i są przeliczane pod kątem kontaktów i siatek. Dla spoin, których kontakty powierzchni nie są spawane, zaleca się użycie typu kontaktu Rozdzielenie. Niespawane kontakty powierzchni nie są idealnie związane. Osiągnięcie takiego stanu wymaga edytowania automatycznego kontaktu lub ręcznego dodania kontaktu.
