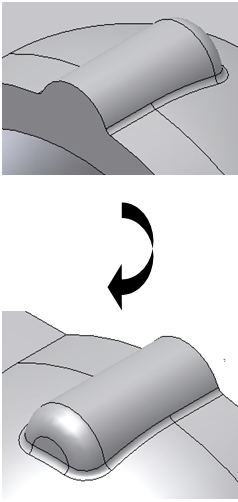

Zaokrąglij krawędzie wyróżnionego kominka o różnych promieniach bez zaokrąglania krawędzi na zaznaczonej powierzchni.
- Na wstążce kliknij
kartę Model 3D
panel Część z tworzywa sztucznego
Reguła zaokrąglania
. - Upewnij się, że w opcji Źródło wybrano funkcję Element, a reguła to Wolne krawędzie. Wybierz element i wprowadź wartość dla promienia.
- Dodaj kolejną regułę do tego samego zaokrąglenia regułowego: Źródło: Element, Reguła: Względem części.
- Wybierz ten sam element i wprowadź wartość dla promienia. Zauważ, że krawędzie powierzchni prostopadłej również są zaokrąglane. Powierzchnia kominka jest łączona z powierzchnią bryły.
- Aby uniknąć włączenia scalonych powierzchni do krawędzi, kliknij przycisk Więcej i zaznacz opcję Usuń scalone powierzchnie. Zaokrąglenia na podglądzie na powierzchni płaskiej znikają.
- Kliknij przycisk OK. Zaokrąglanie w oparciu o reguły zostało zakończone.
