Sterowanie cechami konstrukcji blachowych.
- Kategoria
-
Projekt mechaniczny
- Wymagany czas
-
25 minut
- Używany plik ćwiczeniowy
-
electrical box.ipt
Uwaga: Kliknij łącze i przeczytaj niezbędne instrukcje instalacji plików ćwiczeń pod adresem http://www.autodesk.com/inventor-tutorial-data-sets-2014. Następnie pobierz zestawy danych ćwiczenia i wymagane instrukcje instalacji plików ćwiczeń, a potem zainstaluj zestawy danych zgodnie z instrukcją.

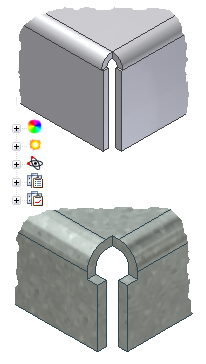

W tym ćwiczeniu nauczysz się, jak przechwycić i manipulować następującymi właściwościami konstrukcji blachowej za pomocą stylów konstrukcji blachowej:
- Uzupełnianie definicji materiału
- Kształt i rozmiar podcięcia pod gięcie
- Wartość promienia gięcia
- Typ przejścia zagięcia
- Typ i rozmiar podcięcia narożnika z dwoma zagięciami
- Typ i rozmiar podcięcia narożnika z trzema zagięciami
Różne typy stylów lub kategorie stylów umożliwiają kontrolę charakterystyk konstrukcji blachowych. Typy stylu, rozpatrywane jako całość, tworzą styl złożony, który określa cechy części konstrukcji blachowej. Można zastosować styl lokalnie do aktywnej części lub zapisać nowy styl i edycję stylu do Biblioteki stylów jako style współdzielone.
Cele
- Tworzenie nowych stylów.
- Zapisywanie stylów do Biblioteki stylów.
- Użyj opcji Wartości domyślne dla konstrukcji blachowej, aby zastosować style konstrukcji blachowej.
- Edycja stylów.
- Stosowaliśmy zmiany stylu biblioteki w części.
Wymagania wstępne
- Umiejętność konfiguracji aktywnego projektu, nawigacji po przestrzeni modelu za pomocą różnych narzędzi konfiguracji widoku oraz wykonywania powszechnych funkcji modelowania, takich jak szkicowanie czy kreślenie wyciągnięć prostych.
- Więcej informacji znajduje się w dziale Pomoc, w części Pierwsze kroki.
Porady dotyczące nawigacji
- Użyj opcji Dalej lub Wstecz na dole po lewej stronie, aby przejść do następnej strony lub wrócić do poprzedniej.
