Następnie utwórz połączenie narożnikowe pomiędzy krótszymi rurami pionowymi a rurą poziomą.
- Na wstążce kliknij
kartę Projekt
panel Rama
Połączenie narożnikowe

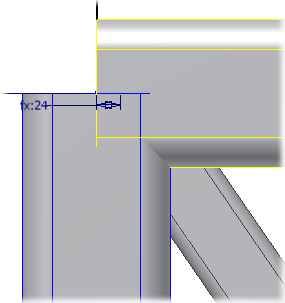

. - Wybierz pierwszą i drugą rurkę, jak pokazano na ilustracji.

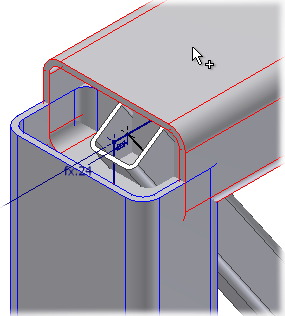

- Ustaw orientację widoku modelu zgodnie z poniższą ilustracją, aby zobaczyć, w jaki sposób opcje narożnika wpływają na połączenie narożnikowe.Uwaga: Widoczność rury w tle jest wyłączana w celu osiągnięcia przejrzystości.
