Następnie usuniemy nadmiarowy materiał z niższych ceowników C.
- Zorientuj model, tak jak pokazano.Uwaga: Widoczność rury w tle jest wyłączana w celu osiągnięcia przejrzystości.
- Na wstążce kliknij
kartę Projekt
panel Rama
Utnij do ramy

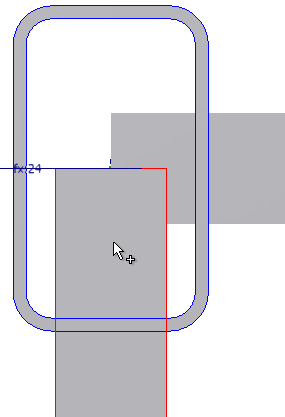

. - Najpierw wybierz komponent skracający, czyli rurę.

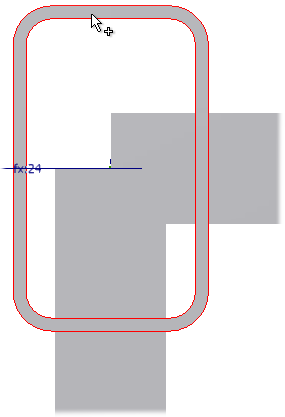

- Wybierz komponent do skrócenia, czyli ceownik C.

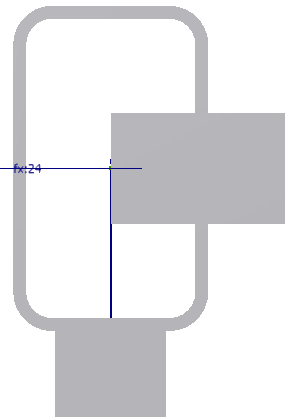

- Kliknij przycisk Zastosuj.
- Użyj tej samej metody do ucięcia innego ceownika C.
Możesz powtórzyć te czynności, aby uciąć ceownik C w trzech innych miejscach, ale nie jest to wymagane w tym ćwiczeniu.
- Zamknij okno dialogowe Utnij do ramy, gdy zakończysz.
